Što znači PA6? Objašnjenje poliamida 6

Što znači PA6?

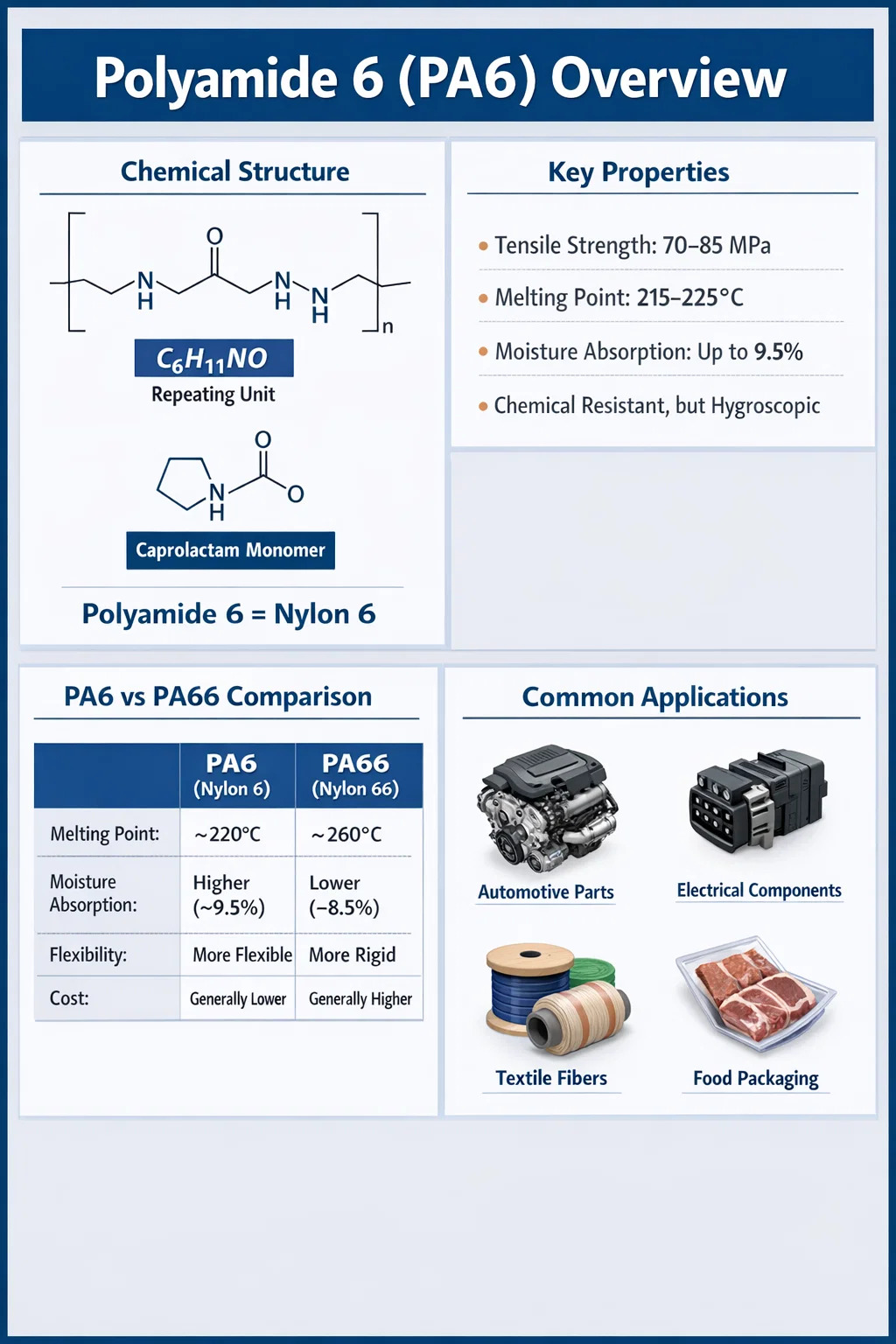

PA6 je kratica za poliamid 6 , polukristalni termoplastični polimer proizveden polimerizacijom otvaranja prstena kaprolaktama. Pripada široj obitelji najlona i jedna je od najčešće korištene inženjerske plastike na svijetu. "6" se odnosi na šest atoma ugljika u ponavljajućoj monomernoj jedinici izvedenoj iz kaprolaktama (C₆H₁₁NO). PA6 se također obično naziva najlon 6, a oba pojma opisuju isti osnovni materijal.

U industrijskom i tehničkom kontekstu, PA6 i poliamid 6 koriste se naizmjenično. Naći ćete ga označenog kao PA6 u tehničkim podatkovnim tablicama, kao Nylon 6 u komercijalnim popisima proizvoda, a ponekad i kao polikaprolaktam u znanstvenoj literaturi. Bez obzira na oznaku, sva ova imena odnose se na istu strukturu polimerne okosnice definiranu ponavljanjem amidnih veza (-CO-NH-) duž polimernog lanca.

Globalno, poliamid 6 je jedan od najpotrošnijih inženjerskih termoplasta. Godišnji obujam proizvodnje premašuje 4 milijuna metričkih tona , a materijal je sastavni dio industrije u rasponu od automobilske i elektroničke do tekstila i pakiranja hrane. Razumijevanje onoga što znači PA6 samo je početna točka — njegova kemija, karakteristike performansi i ponašanje obrade definiraju zašto je postao tako komercijalno dominantan.

Kemija iza poliamida 6

Poliamid 6 se sintetizira hidrolitičkom polimerizacijom otvaranja prstena ε-kaprolaktama, cikličkog amida. Ovaj se postupak bitno razlikuje od poliamida 66 (PA66), koji se dobiva kondenzacijskom polimerizacijom dva odvojena monomera — heksametilendiamina i adipinske kiseline. Jednomonomerno podrijetlo PA6 daje mu ujednačeniju i nešto fleksibilniju lančanu strukturu u usporedbi s PA66.

Amidna skupina (-CONH-) koja se ponavlja duž okosnice PA6 odgovorna je za mnoge njegove ključne karakteristike, uključujući:

• Snažne međumolekularne vodikove veze, što pridonosi mehaničkoj krutosti i visokom talištu
• Afinitet prema molekulama vode, što dovodi do upijanja vlage (higroskopnost) što utječe na stabilnost dimenzija
• Kemijska otpornost na ulja, masti, goriva i većinu organskih otapala
• Osjetljivost na jake kiseline i baze, koje mogu hidrolizirati amidnu vezu

Stupanj kristalnosti u poliamidu 6 obično se kreće od 35% do 45% , ovisno o uvjetima obrade. Viša kristalnost korelira s većom krutošću, čvrstoćom i kemijskom otpornošću, dok niža kristalnost povećava udarnu žilavost i fleksibilnost. Ova se ravnoteža može podesiti pomoću sredstava za nukleaciju, brzinama hlađenja i protokolima žarenja tijekom proizvodnje.

Molekulska težina komercijalnih vrsta PA6 znatno varira. Standardne kvalitete za injekcijsko prešanje obično imaju brojčane prosječne molekularne težine (Mn) u rasponu od 15.000 do 40.000 g/mol , dok varijante s vlaknima i s filmom mogu doseći veće molekularne težine kako bi zadovoljile specifične zahtjeve za rastezljivošću i istezanjem.

Ključna fizikalna i mehanička svojstva PA6

Profil učinkovitosti poliamida 6 čini ga jednim od najsvestranijih dostupnih inženjerskih termoplasta. Sljedeća tablica sažima tipična svojstva neispunjenog PA6 standardne kvalitete u suhom stanju (DAM):

Jedno svojstvo koje zahtijeva posebnu pozornost je upijanje vlage. PA6 apsorbira vlagu iz okoline, a pri zasićenju (ravnotežni sadržaj vlage ili EMC), svojstva se značajno mijenjaju. Vlačna čvrstoća može pasti 20-30% , dok se otpornost na udarce i istezanje pri prekidu poboljšavaju. To znači da se PA6 dijelovi testirani u kondicioniranom stanju (mokro) ponašaju sasvim drugačije od istih dijelova testiranih neposredno nakon kalupljenja (suho). Inženjeri to moraju uzeti u obzir prilikom projektiranja za strukturalne primjene.

Toplinsko ponašanje

Poliamid 6 ima točku taljenja oko 220°C, što ga udobno svrstava u područje inženjerske plastike srednje temperature. Njegova toplinska defleksijska temperatura (HDT) pod opterećenjem od 1,8 MPa je približno 55–65°C za tipove bez punila, ali to se dramatično povećava s ojačanjem staklenim vlaknima — PA6 s 30% staklenim punjenjem može postići HDT od 200°C ili više . To čini ojačani PA6 prikladnim za primjenu ispod haube automobila gdje je izloženost toplini svakodnevna stvarnost.

PA6 naspram PA66: Kako se razlikuju i kada odabrati svaki

Poliamid 6 i poliamid 66 dvije su komercijalno najvažnije vrste najlona i često se uspoređuju. Iako dijele sličnu kemijsku obitelj, njihove su razlike važne u stvarnim primjenama.

Za većinu primjena opće namjene — roba široke potrošnje, nestrukturalna kućišta, tekstilna vlakna — PA6 je preferirani izbor zbog svoje niže cijene, boljeg protoka tijekom injekcijskog prešanja i vrhunske površinske estetike. Za zahtjevne automobilske ili industrijske primjene koje zahtijevaju trajno izlaganje temperaturama iznad 150°C, PA66 ima prednost. Međutim, sa stabilizatorskim paketima i ojačanjem od stakla, PA6 se može projektirati da popuni veći dio ovog jaza u performansama.

Uobičajene vrste i formulacije poliamida 6

Sirovi neispunjeni PA6 samo je osnova. Komercijalni krajolik uključuje desetke modificiranih razreda dizajniranih za specifične ciljeve izvedbe. Glavne kategorije su:

PA6 ojačan staklenim vlaknima

Dodavanje staklenih vlakana pri opterećenjima od 15%, 30% ili 50% težine pretvara PA6 u strukturni materijal. Vrsta PA6 s 30% staklenim punjenjem obično daje vlačnu čvrstoću od 160-180 MPa i modul savijanja od 8.000-10.000 MPa — otprilike tri do četiri puta više od krutosti neispunjene osnovne smole. Ova ojačana varijanta je standardni izbor za strukturne nosače, poklopce motora, električna kućišta i nosive spojnice u automobilskim sklopovima.

PA6 otporan na plamen

Za električne i elektroničke primjene, vatrootporni (FR) stupnjevi poliamida 6 uključuju aditive bez halogena ili halogenirane aditive kako bi se postigle ocjene UL 94 V-0 pri određenim debljinama stijenki, često samo 0,4 mm. Ovi su stupnjevi kritični za kućišta prekidača, baze releja, tijela konektora i druge komponente kod kojih se rizik od paljenja mora svesti na minimum u skladu s IEC 60695 i UL standardima.

PA6 s modificiranim udarom

Ojačavanje gume putem elastomernih modifikatora kao što su EPDM ili poliolefini cijepljeni maleinskim anhidridom značajno poboljšavaju otpornost na udarce pri niskim temperaturama. Super-čvrsti PA6 tipovi mogu postići Charpyjeve vrijednosti udarca od 50–80 kJ/m² u usporedbi s 5–8 kJ/m² standardnih razreda. Ove se formulacije koriste u sportskoj opremi, kućištima alata i dijelovima automobilskih odbojnika.

Toplinski stabilizirani PA6

Standardni PA6 podliježe toplinskoj oksidativnoj degradaciji iznad 100°C u scenarijima dugotrajne izloženosti. Toplinski stabilizirani tipovi uključuju stabilizatorske sustave na bazi bakra ili ometanog amina za produljenje kontinuiranog radnog vijeka na temperaturama od 120–130°C. Ovo je relevantno za usisne grane zraka, komponente rashladnog sustava i druge dijelove u blizini automobilskih podsustava koji generiraju toplinu.

Vrste punjene mineralima i karbonskim vlaknima

Mineralna punila poput talka ili wollastonita dodaju se kako bi se poboljšala dimenzijska stabilnost, krutost i površinska tvrdoća po nižoj cijeni u usporedbi sa staklenim vlaknima. PA6 ojačan ugljičnim vlaknima pruža iznimnu specifičnu krutost i sve se više specificira u laganim konstrukcijskim primjenama u zrakoplovstvu i sportskoj opremi visokih performansi, iako su troškovi materijala znatno viši.

Kako se obrađuje PA6: metode proizvodnje

Poliamid 6 je kompatibilan sa širokim rasponom metoda obrade polimera, što značajno pridonosi njegovoj komercijalnoj svestranosti. Izbor metode obrade ovisi o planiranoj geometriji proizvoda i zahtjevima krajnje uporabe.

Injekcijsko prešanje

Injekcijsko prešanje je dominantna metoda obrade za PA6 u inženjerskim primjenama. Tipične temperature taline kreću se od 240°C do 280°C , s temperaturama kalupa od 60–100°C koje se koriste za kontrolu kristalnosti i završne obrade površine. Prethodno sušenje je bitno: PA6 pelete moraju se osušiti do sadržaja vlage ispod 0,2% prije obrade kako bi se spriječila hidrolitička degradacija tijekom kalupljenja, što uzrokuje gubitak molekularne težine, površinske nedostatke (raspršivanje, pruge) i smanjena mehanička svojstva. Standardna praksa je sušenje na 80°C 4-6 sati u sušilici za odvlaživanje.

Istiskivanje

PA6 se naširoko ekstrudira u profile, cijevi, šipke, filmove i ploče. Film-grade PA6 intenzivno se koristi u pakiranju hrane kao barijerni sloj, zahvaljujući svojim izvrsnim svojstvima barijere za kisik i aromu. Koekstrudirani višeslojni filmovi koji kombiniraju PA6 s polietilenskim ili polipropilenskim slojevima daju rješenja za pakiranje koja uravnotežuju fleksibilnost, performanse barijere i sposobnost toplinskog zavarivanja. PA6 film postiže stope prijenosa kisika od ispod 30 cc·mil/100 in²·dan u suhim uvjetima.

Predenje taline za proizvodnju vlakana

Tekstilna industrija oslanja se na vlakna PA6 (najlon 6 vlakna) za izradu čarapa, sportske odjeće, kupaćih kostima, tepiha i industrijskih tkanina. Proces predenja taline uključuje ekstrudiranje rastaljenog PA6 kroz predionice, nakon čega slijedi izvlačenje i teksturiranje kako bi se postigle ciljne vrijednosti čvrstoće i istezanja. Komercijalne PA6 filamentne pređe obično pokazuju čvrstoću u rasponu od 4–7 g/den , što ih čini izdržljivima, otpornima na habanje i elastičnima pod opetovanim mehaničkim stresom.

Puhanje i rotacijsko oblikovanje

Specijalizirani tipovi PA6 za puhanje koriste se za proizvodnju vodova za gorivo, spremnika tekućine i šupljih automobilskih komponenti gdje je potrebna kombinacija kemijske otpornosti i mehaničkog integriteta. Rotacijsko kalupljenje s prahom PA6 primjenjuje se u industrijskim spremnicima i posebnim kućištima, iako je to rjeđe nego za vrste polietilena.

Glavne primjene PA6 u raznim industrijama

Raspon primjene poliamida 6 iznimno je širok. Ispod su primarne industrije i specifične krajnje upotrebe u kojima je PA6 standardni ili preferirani materijal.

Automobilska industrija

Automobilski sektor je najveći pojedinačni potrošač PA6 inženjerske kvalitete, otprilike 35-40% ukupne potrošnje PA6 inženjerske plastike. Ključne automobilske komponente izrađene od staklom ojačanog ili toplinski stabiliziranog PA6 uključuju:

• Usisne grane i rezonatori zraka
• Poklopci motora i korita ulja (na odabranim platformama)
• Kućišta rashladnog sustava i tijela termostata
• Nosači pedala i vodilice za kablove
• Priključci cijevi za gorivo i vodovi tekućine
• Strukturalne kopče, čahure za pričvršćivanje i mehanizmi ručke za vrata

Prijelaz automobilske industrije prema dizajnu lakih vozila (kako bi se poboljšala učinkovitost goriva i smanjila emisija CO₂) nastavlja poticati zamjenu metalnih komponenti PA6 ojačanim staklom — trend koji se obično opisuje kao "zamjena metala". Tipično moderno vozilo sadrži između 15 i 25 kg poliamidnih materijala, s većinskim udjelom PA6 i PA66.

Električne i elektroničke (E&E) aplikacije

FR-klasa i PA6 opće namjene naširoko se koriste u električnim komponentama zbog svoje kombinacije mehaničke čvrstoće, dimenzijske stabilnosti i svojstava električne izolacije. Površinski otpor PA6 premašuje 10¹³ Ω , a njegova dielektrična čvrstoća je tipično 14–16 kV/mm, što ga čini prikladnim za kućišta konektora, kućišta releja, baze prekidača, terminalne blokove i jezgre bobina motora.

Primjena tekstila i vlakana

Na osnovi količine, vlakna su zapravo najveća primjena poliamida 6 na globalnoj razini, trošeći približno 60-65% ukupne proizvodnje PA6. Vlakna najlona 6 pojavljuju se u čarapama, donjem rublju, sportskoj odjeći, tkaninama za presvlake i tepisima. Izvanredna otpornost na abraziju i elastični oporavak vlakana PA6 čine ga posebno cijenjenim u vlaknima za lice tepiha, gdje se natječe s PA66 i poliesterom.

Pakiranje hrane

PA6 folija je ključni materijal u fleksibilnom pakiranju hrane, posebno za vakuumirano meso, sireve i prerađenu hranu. Njegova superiorna svojstva barijere u usporedbi s poliolefinima sprječavaju ulazak kisika koji dovodi do oksidativnog kvarenja, značajno produžujući vijek trajanja. Folije za pakiranje na bazi PA6 također pokazuju izvrsnu otpornost na probijanje i mogu izdržati pasterizaciju i obradu u retorti na temperaturama do 121°C.

Industrijska i roba široke potrošnje

PA6 se intenzivno koristi u kućištima električnih alata, sportskoj opremi (skijaški vezovi, oprema za penjanje, komponente bicikala), komponentama industrijskih transportera, zupčanicima i čahurama, zip vezicama i sustavima za upravljanje kabelima te pneumatskim spojnicama. Njegova kombinacija žilavosti, otpornosti na habanje i obradivosti čini ga praktičnim izborom i za dijelove masovne proizvodnje lijevane injekcijskim prešanjem i za strojno obrađene poluproizvode.

Razumijevanje osjetljivosti poliamida na vlagu 6

Upravljanje vlagom jedan je od praktičnih najvažnijih aspekata rada s PA6, a utječe i na obradu i na izvedbu krajnje upotrebe. PA6 je higroskopan — upija vodu iz okoline dok ne postigne ravnotežu s relativnom vlagom u okruženju.

Pri 50% relativne vlažnosti i 23°C (tipično stanje prema ISO 1110), PA6 upija približno 2,5–3,0 % vlage po masi . Pri punoj zasićenosti (uronjen u vodu), to se penje na otprilike 9-10%. Ove razine vlage izravno utječu na:

• Dimenzijska stabilnost: PA6 pokazuje promjenu dimenzija (bubrenje) kako sadržaj vlage raste, s linearnim širenjem od približno 0,7–1,0% po postotku apsorbirane vlage. Za komponente koje se precizno uklapaju, to se mora uzeti u obzir u toleranciji.
• Vlačna čvrstoća i modul: Obje se smanjuju s upijanjem vlage, budući da voda djeluje kao plastifikator prekidajući međumolekularne vodikove veze.
• Otpornost na udarce: Poboljšava se s povećanjem sadržaja vlage, zbog povećane duktilnosti. Kondicionirani PA6 znatno je čvršći od DAM PA6 u ispitivanju na niskotemperaturni udar.
• Kvaliteta obrade: Mokri peleti obrađeni bez odgovarajućeg sušenja proizvode dijelove s površinskim oštećenjima, šupljinama, smanjenom molekularnom težinom i ugroženim mehaničkim svojstvima.

Inženjeri koji određuju PA6 za konstrukcijske primjene uvijek bi se trebali pozivati ​​na uvjetovane mehaničke podatke (pri očekivanom sadržaju vlage u upotrebi) radije nego na vrijednosti suhoće u kalupu kako bi se izbjeglo precjenjivanje performansi tijekom rada.

Održivost i recikliranje PA6

Održivost je sve kritičnija dimenzija odabira materijala, a poliamid 6 ima povoljniji profil na kraju životnog vijeka nego mnoge druge inženjerske plastike. PA6 se može mehanički reciklirati — ponovno rastopiti i preraditi u nove dijelove — uz određenu degradaciju molekularne težine i svojstava, osobito nakon višestrukih ciklusa obrade. Industrijski otpad i PA6 nakon potrošnje od vlakana tepiha, ribarskih mreža i tekstilnog otpada prikupljaju se i recikliraju u velikom broju u nekoliko programa diljem svijeta.

Kemijsko recikliranje posebno je povoljno za PA6 u usporedbi s PA66. Budući da je PA6 napravljen od jednog monomera (kaprolaktama), može se depolimerizirati natrag u čisti kaprolaktam kroz hidrolizu ili glikolizu, a obnovljeni monomer se zatim može repolimerizirati u PA6 čiste kvalitete. Ovaj reciklirajući put zatvorene petlje već je komercijalno operativan — tvrtke uključujući Aquafil proizvode Econyl, regenerirano PA6 vlakno napravljeno od otpada nakon upotrebe kao što su odbačene ribarske mreže i vlakna tepiha, sa znatno nižim ugljičnim otiskom od prve proizvodnje.

Procjene životnog ciklusa pokazuju da je za proizvodnju 1 kg djevičanskog PA6 potrebno približno 120–130 MJ energije i stvara oko 6-8 kg CO₂-ekvivalenata emisije. Reciklirani PA6 smanjuje ove brojke za 50-80% ovisno o putu recikliranja, što ga čini jednim od inženjerskih polimera koji se više mogu reciklirati sa stajališta kemije.

Kaprolaktam na biološkoj bazi, dobiven iz sirovina biljnog podrijetla, također je u aktivnom razvoju kao put za smanjenje ovisnosti proizvodnje PA6 o fosilnim gorivima, iako je komercijalni opseg za sada ograničen.

Ograničenja i razmatranja dizajna za PA6

Iako poliamid 6 nudi uvjerljivu kombinaciju svojstava, nije univerzalno prikladan za svaku primjenu. Dizajneri i inženjeri trebaju biti svjesni sljedećih ograničenja:

• Promjena dimenzija izazvana vlagom: Kao što je spomenuto, higroskopsko bubrenje ograničava upotrebu u sklopovima s uskom tolerancijom izloženim promjenjivoj vlažnosti ili izravnom uranjanju u vodu bez odgovarajuće kompenzacije dizajna.
• UV degradacija: Nemodificirani PA6 razgrađuje se pod dugotrajnom izloženošću UV zračenju, što dovodi do kredanja površine, krtosti i promjena boje. Za vanjsku primjenu potrebni su UV-stabilizirani tipovi ili zaštitni premazi.
• Osjetljivost na kiseline i jake baze: PA6 napadaju koncentrirane mineralne kiseline (HCl, H₂SO₄) i jake lužine, koje hidroliziraju amidnu vezu i uzrokuju kidanje lanca. Primjene koje uključuju takve kemikalije zahtijevaju alternativne materijale.
• Puzanje pod trajnim opterećenjem: Kao i svi polu-kristalni termoplasti, PA6 pokazuje puzanje (sporu deformaciju pod stalnim opterećenjem), što se mora uzeti u obzir u dugotrajnim konstrukcijskim primjenama, posebno pri povišenim temperaturama ili u kondicioniranim stanjima.
• Skupljanje i savijanje: PA6 ima relativno veliko skupljanje u kalupu (0,6–1,8% za tipove bez ispune i 0,3–0,7% anizotropno za tipove sa staklenim punjenjem), što zahtijeva pažljiv dizajn kalupa i kontrolu parametara obrade kako bi se smanjilo savijanje ravnih ili asimetričnih dijelova.

Za primjene u kojima ova ograničenja prekidaju posao, alternative uključuju PA12 (manja apsorpcija vlage), POM (bolja dimenzionalna stabilnost), PPS (vrhunska kemijska i toplinska otpornost) ili PEEK (ekstremna izvedba, ali uz znatno veću cijenu).
