Koja je razlika između PA 6 i PA 12?

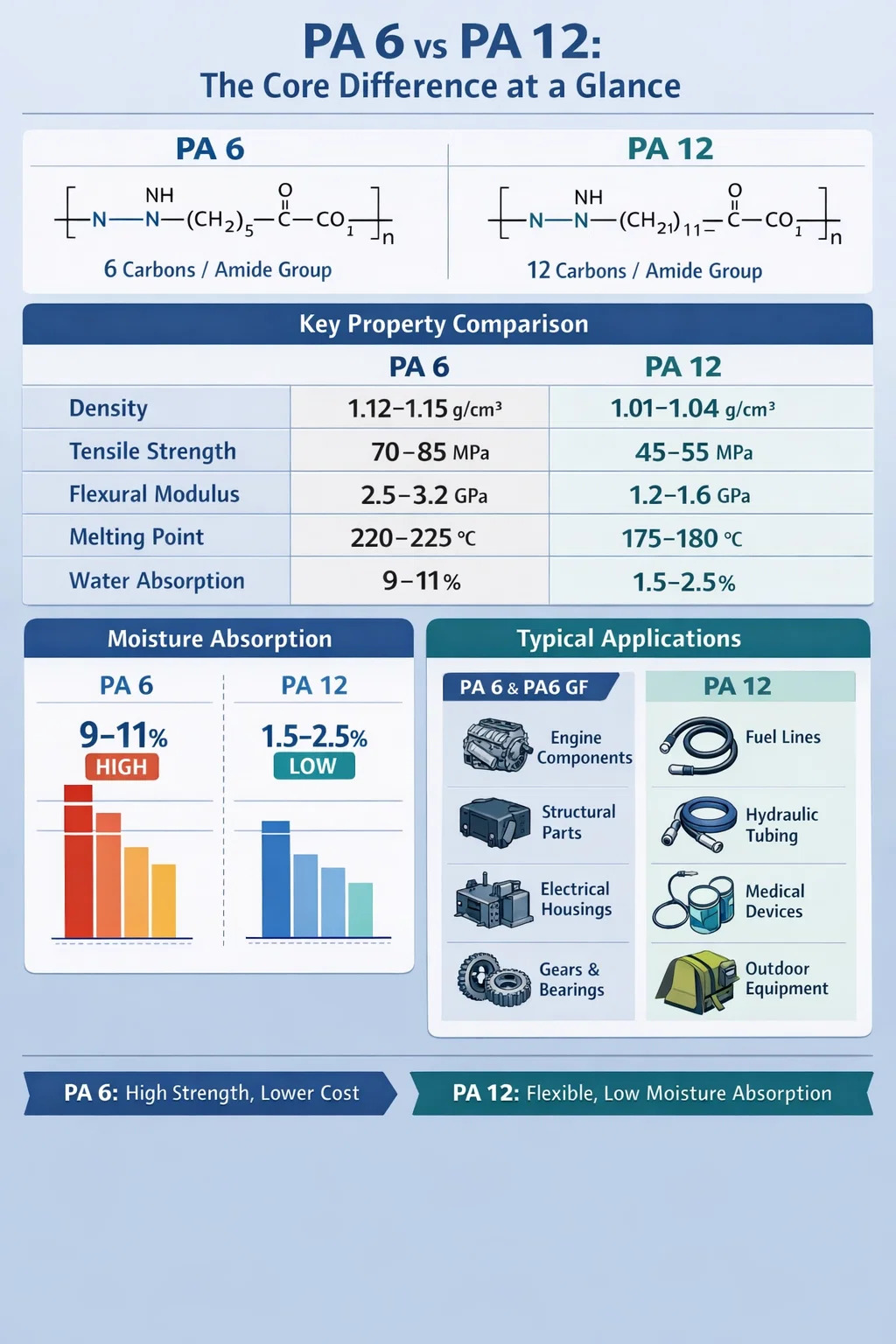

PA 6 naspram PA 12: Glavna razlika na prvi pogled

Oba PA 6 (poliamid 6, također poznat kao najlon 6) i PA 12 (poliamid 12, također poznat kao najlon 12) su inženjerske termoplaste iz obitelji poliamida, ali se značajno razlikuju u molekularnoj strukturi, apsorpciji vlage, kemijskoj otpornosti, mehaničkim svojstvima i ponašanju pri obradi. Broj u njihovim nazivima odnosi se na broj ugljikovih atoma u monomernom lancu — PA 6 je napravljen od kaprolaktama (6 ugljika), dok je PA 12 izveden iz laurolaktama (12 ugljika). Ova naizgled jednostavna strukturna razlika stvara dramatično različita ponašanja materijala u stvarnim aplikacijama.

Ukratko: PA 6 nudi veću krutost, bolju mehaničku čvrstoću i nižu cijenu, što ga čini idealnim za konstrukcijske i nosive komponente. PA 12 ističe se dimenzijskom stabilnošću, malom apsorpcijom vlage i fleksibilnošću, što ga čini preferiranim izborom za cijevi, vodove za gorivo i vanjske primjene gdje je otpornost na vlagu kritična. Kada se doda armatura od staklenih vlakana — oblikovanje PA6 GF materijali — jaz u izvedbi s PA 12 u krutosti još se više povećava u korist PA 6.

Molekularna struktura i gustoća amidnih skupina

Temeljna razlika između PA 6 i PA 12 leži u tome koliko se često amidne skupine (-CO-NH-) pojavljuju duž polimerne okosnice. U PA 6, amidna veza javlja se svakih 6 atoma ugljika. U PA 12, razmak se proteže na 12 ugljikovih atoma između svake amidne veze.

Amidne skupine su hidrofilne — privlače i vežu molekule vode vodikovim vezama. To znači da PA 6, sa svojom većom gustoćom amidne skupine, apsorbira znatno više vlage od PA 12. PA 6 može apsorbirati do 9-11% vlage pri zasićenju u vodi, dok PA 12 apsorbira samo oko 1,5-2,5%. Ovo nije mala razlika — ona izravno utječe na stabilnost dimenzija, mehaničku izvedbu i električna svojstva tijekom vijeka trajanja proizvoda.

Dulji alifatski lanac u PA 12 također doprinosi većoj pokretljivosti lanca i nižoj temperaturi staklenog prijelaza. PA 12 ostaje fleksibilan čak i na temperaturama niskim od -40°C, zbog čega se naširoko koristi u automobilskim gorivima i kočionim vodovima u primjenama u hladnim klimatskim uvjetima.

Usporedba ključnih svojstava: PA 6 naspram PA 12

Donja tablica daje usporednu tehničku usporedbu najvažnijih svojstava materijala za inženjere dizajna koji biraju između ova dva poliamida.

Apsorpcija vlage i dimenzionalna stabilnost

Apsorpcija vlage jedan je od najkritičnijih čimbenika koji razlikuju PA 6 od PA 12 u praktičnom inženjerstvu. PA 6 dijelovi mogu mijenjati svoje dimenzije za onoliko koliko 1,5–2,0% duljine jer apsorbiraju atmosfersku vlagu tijekom vremena nakon kalupljenja. To čini precizne komponente izrađene od nearmiranog PA 6 izazovnim za korištenje u sklopovima s uskom tolerancijom, osim ako je kondicioniranje uključeno u dizajn ili se ojačanje staklenim vlaknima ne koristi za suzbijanje promjena dimenzija.

PA 12, nasuprot tome, pokazuje dimenzionalne promjene manje od 0,5% pod istim uvjetima. To ga čini mnogo predvidljivijim u radu i jedan je od primarnih razloga zašto dizajneri biraju PA 12 za hidrauličke spojnice, precizne spojeve i cijevi malog promjera gdje pristajanje i funkcija moraju ostati dosljedni u uvjetima promjenjive vlažnosti.

Vlaga također utječe na mehanička svojstva. Dio PA 6 testiran suh kao oblikovan može pokazati vlačnu čvrstoću od 80 MPa, ali nakon kondicioniranja na ravnotežni sadržaj vlage pri 50% relativne vlažnosti, to može pasti na oko 55-60 MPa. Ovo je poznati kompromis koji se mora uzeti u obzir kada se specificira PA 6 za konstrukcijske primjene. PA 12 pokazuje daleko manje varijacija — njegova uvjetovana mehanička svojstva ostaju blizu njegovih suhih vrijednosti, što dizajnerima pojednostavljuje specifikaciju materijala.

PA 6 ojačan staklenim vlaknima: Što PA6 GF materijali donose na stol

Kada se staklena vlakna dodaju u PA 6, dobiveni PA6 GF materijal (obično dostupan kao PA6 GF15, PA6 GF30, PA6 GF50, itd., gdje broj označava sadržaj staklenih vlakana prema težinskom postotku) prolazi kroz dramatičnu transformaciju u krutosti i čvrstoći. Ovo je jedna od najčešće korištenih strategija ojačanja u inženjerskoj plastici.

Kako staklena vlakna mijenjaju performanse PA 6

PA6 GF30 (PA 6 ojačan 30% staklenim vlaknima) je najčešće navedena kvaliteta. Isporučuje:

• Vlačna čvrstoća od 170-190 MPa , više nego dvostruko od nearmiranog PA 6
• Modul savijanja od 8–10 GPa , u usporedbi s 2,5–3,2 GPa za čisti PA 6
• Smanjeno upijanje vlage — sama staklena vlakna ne upijaju vodu, tako da je učinkovito upijanje vlage u kompozitu znatno niže nego u čistom PA 6
• Poboljšana dimenzijska stabilnost — savijanje i skupljanje nakon kalupa su smanjeni, iako anizotropno skupljanje postaje novo razmatranje zbog orijentacije vlakana
• Temperatura otklona topline se povećava na oko 200-210°C (u odnosu na ~185°C za čisti PA 6 pri opterećenju od 1,8 MPa)

PA6 GF materijali se intenzivno koriste u automobilskim usisnim granama, poklopcima motora, strukturalnim nosačima, električnim kućištima i komponentama industrijskih pumpi. Kombinacija visoke krutosti, dobre otpornosti na toplinu i relativno niske cijene sirovina čini PA6 GF30 jednom od najisplativijih inženjerskih smjesa na tržištu.

PA6 GF vs PA 12: izravna usporedba

Uspoređujući PA6 GF materijale s neojačanim PA 12, izbor postaje nijansiraniji. PA6 GF30 će značajno nadmašiti PA 12 u krutosti i otpornosti na toplinu, ali će PA 12 ipak pobijediti u fleksibilnosti, kemijskoj otpornosti na goriva i hidrauličke tekućine i otpornosti na niske temperature. Ako primjena zahtijeva kruti strukturni dio koji radi na povišenim temperaturama, PA6 GF je očiti pobjednik. Ako je dio savitljiva cijev za gorivo ili konektor izložen kočionoj tekućini i zimskim temperaturama od -30°C, PA 12 ostaje pravi izbor.

Otpornost na kemikalije: Gdje PA 12 nadmašuje

PA 12 ima superiornu otpornost na širok raspon kemikalija u usporedbi s PA 6. Niža gustoća amidne skupine čini ga otpornijim na hidrolizu i napade kiselina, lužina i organskih otapala. U automobilskim primjenama, to znači bolju otpornost na:

• Goriva, uključujući mješavine etanola (E10, E85) i dizel
• Hidraulične tekućine i tekućine za kočnice (DOT 4 i DOT 5.1)
• Cinkov klorid i kalcijev klorid soli za ceste
• Automobilske masti i ulja za podmazivanje

PA 6 ima odgovarajuće performanse u mnogim od ovih okruženja, ali može pokazati pucanje uslijed naprezanja kada je izložen cinkovom kloridu pod mehaničkim opterećenjem — fenomen poznat kao pucanje pod utjecajem okoliša (ESC). To je povijesno bio problem s PA 6 stezaljkama i nosačima u okruženjima ispod poklopca motora gdje je prisutno prskanje ceste koje sadrži sol za ceste. PA 12 je znatno manje osjetljiv na ovu vrstu kvara.

Za farmaceutske primjene i primjene u kontaktu s hranom, PA 12 također nudi regulatorne prednosti na nekim tržištima zbog nižeg sadržaja koji se može ekstrahirati i stabilnijeg kemijskog sastava površine tijekom vremena.

Razlike u obradi između PA 6 i PA 12

Oba materijala su termoplasti koji se primarno prerađuju injekcijskim prešanjem i ekstruzijom, ali njihova različita tališta i osjetljivost na vlagu dovode do različitih zahtjeva obrade.

Zahtjevi za sušenje

Zbog svoje visoke apsorpcije vlage, PA 6 je posebno osjetljiv na hidrolitičku degradaciju tijekom obrade ako nije pravilno osušen. Preporučeni uvjeti sušenja za PA 6 su tipični 80°C 4-8 sati u sušilici za odvlaživanje kako bi se postigao sadržaj vlage ispod 0,2%. Neuspješno sušenje PA 6 rezultira mrljama, smanjenom molekularnom težinom i ugroženim mehaničkim svojstvima u oblikovanom dijelu. PA6 GF materijali imaju iste zahtjeve za sušenje.

PA 12, sa svojom puno nižom higroskopnošću, zahtijeva manje agresivno sušenje - obično 80°C 2-4 sata je dovoljan. Ovo može ponuditi prednost učinkovitosti obrade u proizvodnji velikih količina.

Temperatura taljenja i temperatura kalupa

PA 6 se obrađuje na temperaturama taline od 240-280°C, dok PA 12 radi na nižim temperaturama od 200-240°C. Ova niža temperatura obrade za PA 12 može smanjiti potrošnju energije i vrijeme ciklusa u nekim slučajevima. Međutim, niža točka taljenja PA 12 također znači da ima nižu kontinuiranu radnu temperaturu — relevantno kada se specificiraju dijelovi za vruća okruženja kao što su komponente ispod haube automobila.

Skupljanje i iskrivljenje

Neojačani PA 6 se izotropno skuplja za oko 1,0-1,5% tijekom kalupljenja. Materijali PA6 GF pokazuju anizotropno skupljanje — niže u smjeru protoka (približno 0,2–0,5%) i veće u poprečnom smjeru (približno 0,6–1,2%) — što se mora uzeti u obzir u dizajnu kalupa kako bi se spriječilo savijanje. PA 12 pokazuje umjereno skupljanje od oko 0,8–1,5% i ponaša se predvidljivije u dijelovima s tankim stijenkama zbog svoje inherentne fleksibilnosti.

Toplinska izvedba i dugotrajno toplinsko starenje

PA 6 ima višu točku taljenja (220–225°C) i općenito bolje toplinske karakteristike od PA 12 (175–180°C). Kada su ojačani staklenim vlaknima, PA6 GF materijali mogu kontinuirano raditi na temperaturama do 130-150°C (s paketima stabilizatora topline), što ih čini prikladnima za primjenu ispod haube automobila.

PA 12, sa svojim nižim talištem, ima trajnu radnu temperaturu obično ograničenu na oko 100-110°C. Za aplikacije koje zahtijevaju stalnu izloženost toplini motora ili povišenim temperaturama okoline, ovo može biti diskvalificirajuće ograničenje koje gura dizajnere prema PA6 GF materijalima ili čak poliamidima viših temperatura kao što su PA 46 ili PPA.

Dostupni su toplinski stabilizirani stupnjevi oba materijala. PA6 GF30 HS (toplinski stabilizirani) razredi obično se specificiraju za komponente motora gdje se očekuje kontinuirano izlaganje 150°C, s dopuštenim kratkotrajnim vršnim temperaturama do 170°C. Toplinski stabilizirani tipovi PA 12 produljuju rad na oko 120°C neprekidno — poboljšanje, ali još uvijek niže od PA6 GF u ekvivalentnim primjenama.

Tipične primjene: Gdje se svaki materijal koristi

Različiti profili svojstava materijala PA 6, PA6 GF i PA 12 prirodno dovode do različitih domena primjene. Sljedeća raščlamba odražava obrasce korištenja u stvarnom svijetu u glavnim industrijama.

PA 6 i PA6 GF — Primarna područja primjene

• Automobili: Usisne grane (PA6 GF30/GF50), poklopci motora (PA6 GF30 HS), kućišta filtera za zrak, komponente sigurnosnih pojaseva, sustavi pedala, poklopci kotača
• Elektrika i elektronika: Kućišta prekidača, blokovi konektora, komponente razvodnih uređaja, kabelske vezice, kućišta motora
• Industrijski strojevi: Zupčanici, ležajevi, čahure, komponente pokretne trake, kućišta pumpi
• Roba široke potrošnje: Kućišta za električne alate, komponente za bicikle, okviri za prtljagu, sportska oprema
• Tekstil: Pređa, čarape, tkanine za odjeću (neojačana vlakna PA 6)

PA 12 — Primarna područja primjene

• Automobilske cijevi: Vodovi za gorivo, vodovi kočnica, hidraulični vodovi, cijevi za upravljanje isparenjima, vodovi zračnih kočnica za kamione
• Rukovanje industrijskim tekućinama: Pneumatske cijevi, vodovi za prijenos kemikalija, distribucija komprimiranog zraka
• Medicinski uređaji: Komponente katetera, ručke kirurških instrumenata, kućišta uređaja za davanje lijekova
• 3D ispis (SLS): PA 12 prah dominantan je materijal za selektivno lasersko sinteriranje zbog svog dosljednog ponašanja taline i fleksibilnosti nakon obrade
• Pučina i podmorje: Fleksibilne cijevi, kabelske obloge, umbilikalne komponente za naftnu i plinsku infrastrukturu
• obuća: Dijelovi skijaških cipela, dijelovi sportske obuće koji zahtijevaju fleksibilnost na temperaturama ispod nule

Razmatranje troškova: PA 6 nasuprot PA 12 Ekonomska stvarnost

Trošak je često odlučujući čimbenik pri odabiru materijala, a PA 6 ovdje ima značajnu prednost. PA 12 obično košta 2-3 puta više po kilogramu nego PA 6 , a ta se premija dodatno povećava kada se uspoređuje PA6 GF30 s PA 12. Razlika u cijeni odražava ekonomičnost sirovina — laurolaktam (monomer PA 12) složenija je i manje se proizvodi kemikalija od kaprolaktama (monomera PA 6), koji se proizvodi u vrlo velikim količinama diljem svijeta.

Za potrošačke proizvode velike količine ili strukturne automobilske komponente gdje dizajn može primiti PA 6 ili PA6 GF materijale, uštede su značajne. Veliki proizvođač originalne opreme za automobile koji proizvodi 500.000 usisnih grana godišnje koristeći PA6 GF30 umjesto ekvivalenta PA 12 (ako postoji s odgovarajućom krutošću) uštedio bi sirovine u milijunima dolara godišnje.

Trošak PA 12 je opravdan samo kada su njegova specifična svojstva — otpornost na vlagu, kemijska otpornost, fleksibilnost, performanse na niskim temperaturama — zaista potrebna primjeni. Pretjerano specificiranje PA 12 gdje bi PA 6 ili PA6 GF materijali bili dovoljni je čest, ali nepotreban trošak u manje iskusnim projektnim programima.

PA 6, PA6 GF i PA 12 u aditivnoj proizvodnji

U kontekstu aditivne proizvodnje, posebno selektivnog laserskog sinteriranja (SLS), PA 12 dominira tržištem fuzije u sloju praha. Njegovo niže talište, uzak raspon taljenja i povoljno ponašanje pri ponovnom skrućivanju olakšavaju obradu u SLS sustavima bez pretjerane degradacije neiskorištenog praha između ugradnji. Najčešće korišteni komercijalni SLS prah na globalnoj razini — EOS PA 2200 — je PA 12 stupnja.

Materijali PA 6 i PA6 GF uspješno su prilagođeni za SLS, a nekoliko dobavljača sada nudi mješavine praha na bazi PA6 ojačane staklenim kuglicama ili karbonskim vlaknima za veću krutost. Međutim, viša točka taljenja PA 6 i uži procesni okvir čine ga zahtjevnijim u SLS sustavima i nije postigao istu tržišnu prihvaćenost kao PA 12 u ovom procesu.

Za FDM (modeliranje taloženog taloženja), PA 6 filamenti su dostupni, ali zahtijevaju visokotemperaturne ekstrudere (mlaznica iznad 240°C) i kućišta zbog sklonosti materijala da upija vlagu i savija se. PA 12 se bolje ponaša u otvorenim FDM okruženjima zbog manje apsorpcije vlage i boljeg prianjanja slojeva na nižim temperaturama obrade.

Održivost i mogućnost recikliranja

I PA 6 i PA 12 su termoplasti i teoretski se mogu reciklirati ponovnim taljenjem, iako njihova mehanička svojstva opadaju sa svakim ciklusom obrade zbog kidanja lanca i smanjenja molekularne težine. U praksi se postindustrijski reciklirani (PIR) sadržaj češće koristi u nekritičnim aplikacijama kao što su kabelske vezice, cijevi i kućišta lijevana injekcijom.

PA 6 ima značajnu prednost u kemijskom recikliranju. Kaprolaktam (monomer PA 6) može se oporabiti iz otpada PA 6 depolimerizacijom i ponovno upotrijebiti u proizvodnji polimera prve kvalitete. Tvrtke kao što su DSM (sada Envalior) i Lanxess razvile su komercijalne procese za to. PA 12 kemijsko recikliranje manje je razvijeno i komercijalno manje zrelo.

Što se tiče ugljičnog otiska, PA 12 ima veće opterećenje za okoliš po kilogramu zbog složenijeg puta sinteze njegovog monomera. Međutim, budući da dijelovi PA 12 mogu trajati duže u agresivnim okruženjima bez degradacije koju vlaga i kemikalije uzrokuju u PA 6, analiza životnog ciklusa ponekad daje prednost PA 12 u primjenama gdje eliminira preuranjene kvarove i zamjene.

Postoje inačice oba materijala na biološkoj osnovi. Bio-bazirani PA 6 (koristeći biološki dobiveni kaprolaktam iz obnovljivih sirovina kao što je ricinusovo ulje) i bio-bazirani PA 12 (laurolaktam dobiven iz ricinusovog ulja komercijalno je dostupan desetljećima, a proizvodi ga Evonik pod markom Vestamid) dostupni su dizajnerima koji žele smanjiti ovisnost o fosilnim gorivima.

Kako odabrati između PA 6, PA6 GF i PA 12

Odluka između ovih materijala trebala bi biti vođena sustavnom procjenom zahtjeva za primjenu. Sljedeći vodič pruža početni okvir:

Kada je odluka još uvijek nejasna nakon ovog početnog pregleda, vrijedi zatražiti uzorke materijala za ispitivanje od dobavljača i izvršiti testiranje specifično za primjenu, uključujući kondicioniranje na očekivani sadržaj vlage pri radu prije mjerenja mehaničkih svojstava. Testiranje suhog kao lijevanog PA 6 u odnosu na kondicionirani PA 12 iskrivljuje usporedbu u nerealan smjer — uvijek uspoređujte materijale u ekvivalentnim stanjima kondicioniranja koja predstavljaju stvarne uvjete rada.
