Je li PA6 jak materijal? Objašnjena svojstva i primjene

PA6 je jak materijal — uz važna upozorenja

Da, PA6 ( poliamid 6 , također poznat kao najlon 6) je istinski jaka termoplastika inženjerske kvalitete. Njegova vlačna čvrstoća u suhom stanju (DAM) obično se kreće od 70 do 85 MPa , a njegov modul savijanja sjedi okolo 2500 do 3200 MPa . Ove brojke ga čvrsto svrstavaju u kategoriju strukturnih polimera koji mogu zamijeniti metalne komponente u primjenama s umjerenim opterećenjem. Međutim, riječ "jak" govori samo dio priče. Mehanička izvedba PA6 vrlo je osjetljiva na upijanje vlage, temperaturu i — što je najvažnije — je li ojačan staklenim vlaknima. Razumijevanje ovih varijabli je ono što odvaja uspješan odabir materijala od skupog neuspjeha dizajna.

Kada se inženjeri pozivaju na PA6 GF materijali (PA6 s ojačanjem od staklenih vlakana, kao što je PA6 GF30 ili PA6 GF50), oni opisuju znatno poboljšanu verziju osnovnog polimera. Vrste punjene staklom mogu povećati vlačnu čvrstoću 180 MPa i modul savijanja iznad 9000 MPa , što ih čini održivima u zahtjevnim konstrukcijskim, automobilskim i industrijskim okruženjima gdje bi se neojačani PA6 jednostavno previše deformirao ili puzao tijekom vremena. Ovaj članak detaljno prolazi kroz oba materijala, pokrivajući mehaničke podatke, performanse u stvarnom svijetu, ograničenja i gdje koja ocjena uistinu pripada.

Osnovna mehanička svojstva nepojačanog PA6

Neojačani PA6 je polukristalni polimer s dobro uravnoteženom kombinacijom žilavosti, krutosti i otpornosti na trošenje. Njegovo mehaničko ponašanje definirano je sljedećim ključnim svojstvima u uvjetima suhoće u kalupu na sobnoj temperaturi:

Slika istezanja pri prekidu — 30 do 100% — otkriva jednu od najvrjednijih karakteristika PA6: ne lomi se jednostavno pod preopterećenjem. Deformira se, dajući upozorenje prije kvara. Ovo elastično ponašanje čini ga popularnim izborom za dijelove koji moraju apsorbirati udarce ili preživjeti povremenu pogrešnu upotrebu bez katastrofalnog pucanja, kao što su kabelske vezice, kopče i mehanička kućišta.

Temperatura otklona topline od 65-80°C na 1,8 MPa je značajno ograničenje. Neojačani PA6 počinje gubiti krutost puno prije nego što dosegne točku taljenja od približno 220°C. Za primjene u blizini izvora topline ili pod stalnim mehaničkim opterećenjem na povišenim temperaturama, ovo ograničenje često gura inženjere prema vrstama ojačanim staklom ili poliamidima viših performansi kao što su PA66 ili PA46.

Kako upijanje vlage mijenja sve

Higroskopna priroda PA6 jedan je od najčešće podcijenjenih aspekata rada s ovim materijalom. U suhom, svježe oblikovanom stanju vrijede brojke u tablici 1. Nakon što PA6 apsorbira vlagu - što čini prirodno kada je izložen vlazi iz okoline ili izravnom kontaktu s vodom - njegova se svojstva značajno mijenjaju.

Pri ravnotežnom sadržaju vlage (otprilike 2,5–3,5% vode po težini u okruženju s 50% relativne vlažnosti), dolazi do sljedećih promjena:

• Vlačna čvrstoća pada za otprilike 20-35% , padajući na otprilike 50–65 MPa
• Modul savijanja može se smanjiti za onoliko koliko 40–50%
• Snaga udarca zapravo se povećava, ponekad za faktor dva ili više
• Događaju se dimenzionalne promjene, s linearnim rastom od približno 0,5–1,0% ovisno o debljini presjeka
• Materijal postaje osjetno fleksibilniji i otporniji na lomove izazvane zarezima

Ovo plastificiranje izazvano vlagom nije uvijek štetno. U primjenama kao što su zupčanici, ležajevi i klizni kontakti, povećana duktilnost i niži koeficijent trenja zapravo produljuju vijek trajanja. Ali u preciznim strukturnim komponentama s uskim dimenzijskim tolerancijama, upijanje vlage predstavlja ozbiljan inženjerski izazov koji se mora riješiti u fazi projektiranja - bilo kroz dijelove za kondicioniranje vlage prije sastavljanja, projektiranje za kondicionirano stanje ili prelazak na PA6 GF materijale, koji apsorbiraju manje vlage proporcionalno i zadržavaju daleko veću krutost u vlažnim uvjetima.

PA6 upija vlagu znatno brže iu većim količinama od PA66. PA6 uzorak debljine 3 mm može doseći 50% svog ravnotežnog sadržaja vlage u otprilike 200 sati na 23°C i 50% RH, dok potpuno ravnotežno stanje može trajati tjednima ili mjesecima, ovisno o debljini dijela. Projektanti koji koriste PA6 u vanjskim ili vlažnim okruženjima uvijek bi trebali navesti uvjetovana svojstva materijala - ne vrijednosti DAM-a - u svojim proračunima konstrukcije.

PA6 GF materijali: objašnjenje ojačane kategorije

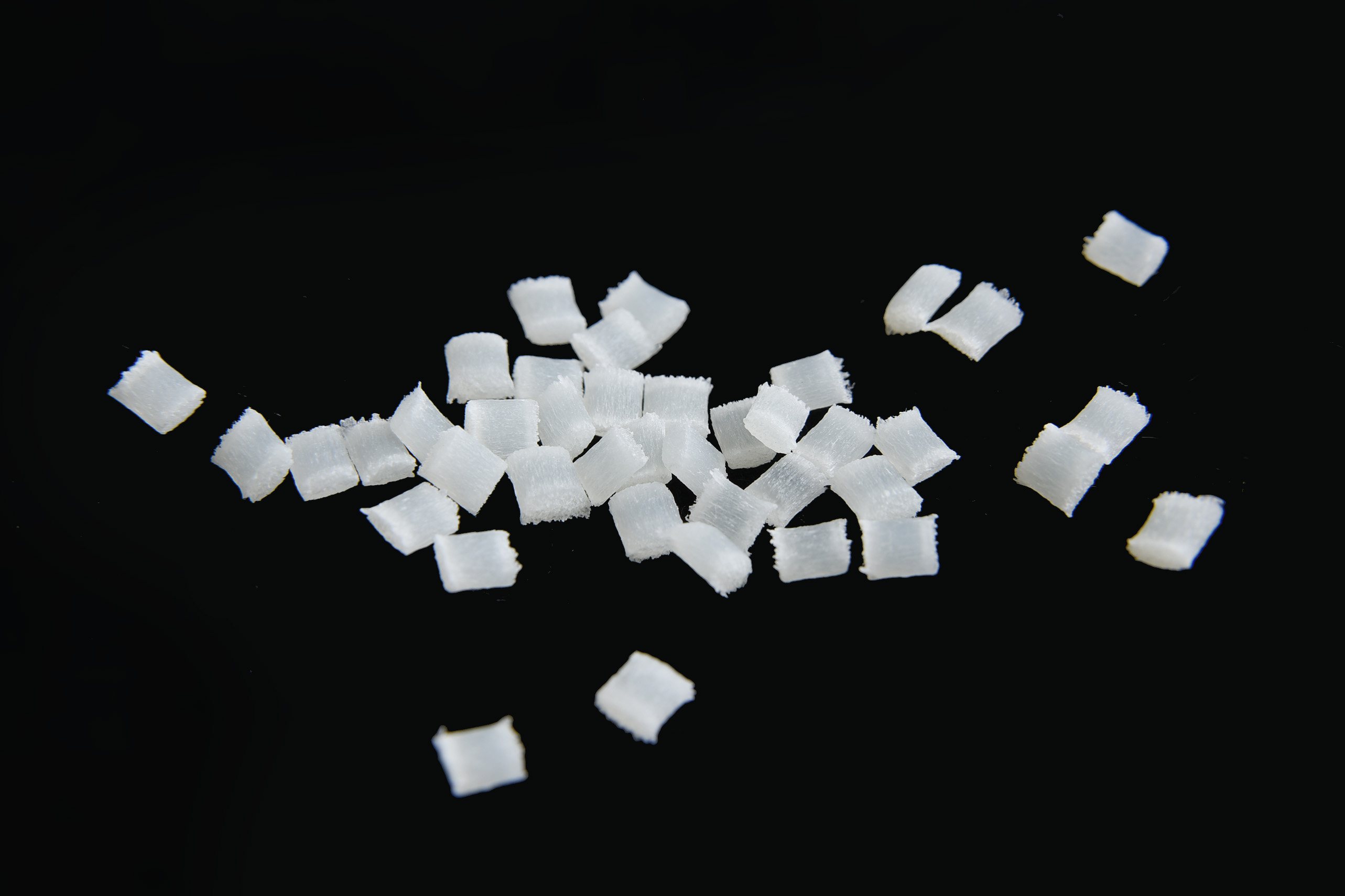

PA6 GF materijali su spojevi u kojima se kratka staklena vlakna — obično 10 do 50 % težine — umiješaju u matricu PA6 tijekom miješanja. Staklena vlakna djeluju kao strukturni kostur unutar polimera, dramatično povećavajući krutost, čvrstoću i toplinsku otpornost dok smanjuju upijanje vlage i puzanje.

Najčešće korišteni stupnjevi su PA6 GF15, PA6 GF30 i PA6 GF50, s brojem koji označava postotak staklenih vlakana po težini. PA6 GF30 je daleko najčešće specificirana klasa i služi kao praktična referentna vrijednost za usporedbu performansi ojačanog PA6.

Poboljšanje temperature otklona topline jedna je od najupečatljivijih prednosti dodavanja staklenih vlakana. Neojačani PA6 savija se na 65–80°C, ali PA6 GF30 održava strukturni integritet do 200-210°C — gotovo na talištu polimera. To se događa jer mreža staklenih vlakana fizički sprječava deformaciju polimerne matrice čak i dok omekšava, učinkovito odvajajući strukturnu izvedbu od ponašanja osnovne smole prilikom omekšavanja. Zbog toga PA6 GF materijali dominiraju u primjenama ispod haube automobila gdje temperature redovito prelaze 120°C.

Kompromis je krtost. Dok se nearmirani PA6 isteže 30–100% prije loma, PA6 GF30 obično puca pri istezanju od samo 2–4%. Ovaj prijelaz s duktilnog na krti način loma ključno je razmatranje dizajna. Komponente izrađene od PA6 GF materijala moraju biti pažljivo dizajnirane kako bi se izbjegle koncentracije naprezanja kao što su oštri unutarnji kutovi, budući da oni mogu djelovati kao mjesta nastanka pukotina što dovodi do iznenadnog kvara uz malo upozorenja.

Anizotropija u PA6 GF materijalima: problem orijentacije vlakana

Jedna od tehnički najvažnijih — i često zanemarenih — karakteristika PA6 GF materijala je anizotropija: materijal se ponaša različito ovisno o smjeru koji se testira u odnosu na to kako su staklena vlakna usmjerena. Tijekom injekcijskog prešanja, vlakna se prvenstveno poravnavaju u smjeru toka taline, stvarajući dio koji je znatno jači duž smjera toka nego okomito na njega.

Za PA6 GF30, razlika između vlačne čvrstoće u smjeru protoka i poprečnog smjera protoka može biti velika kao 20-35% . Linije zavara — područja gdje se susreću dvije fronte taline tijekom kalupljenja — posebno su ranjive jer su vlakna na tim spojevima usmjerena okomito na smjer opterećenja, a vlačna čvrstoća na liniji zavara u PA6 GF30 može pasti na samo 40–60% čvrstoće osnovnog materijala .

Rješavanje ovog problema zahtijeva blisku koordinaciju između dizajnera dijelova i inženjera kalupa. Strategije uključuju:

• Postavljanje vrata tako da se linije zavara formiraju u područjima s niskim naprezanjem dijela
• Korištenje softvera za simulaciju toka kalupa (kao što je Moldflow ili Moldex3D) za predviđanje orijentacije vlakana prije rezanja čelika
• Određivanje svojstava materijala na temelju orijentacije u najgorem slučaju (poprečno strujanje) u strukturnim proračunima
• Razmatranje spojeva dugih staklenih vlakana (LGF) ili kompozita kontinuiranih vlakana kada je potrebna istinski izotropna čvrstoća

Inženjeri koji određuju PA6 GF materijale za konstrukcijske dijelove nikada se ne bi smjeli oslanjati isključivo na vrijednosti iz podatkovne tablice, koje se obično mjere na standardnim ISO ili ASTM zateznim šipkama oblikovanim u idealnim uvjetima. Pravi dijelovi lijevani injekcijskim prešanjem sa složenim geometrijama, višestrukim vratilima i različitim debljinama presjeka imat će lokalno varijabilna svojstva koja samo simulacija i fizičko testiranje mogu u potpunosti karakterizirati.

Otpornost na puzanje: dugotrajna čvrstoća pod stalnim opterećenjem

Podaci o kratkotrajnoj vlačnoj čvrstoći mjere koliko naprezanja materijal može podnijeti u kratkom testu. Ali većina stvarnih strukturalnih primjena uključuje trajna opterećenja tijekom sati, mjeseci ili godina - a polimeri, uključujući PA6, puze pod takvim uvjetima. Puzanje znači da se materijal nastavlja polako deformirati čak i kada je primijenjeno naprezanje znatno ispod kratkoročne granice popuštanja.

Neojačani PA6 izrazito je popustljiv polimer pod dugotrajnim opterećenjem. Kod naprezanja samo 20–30% svoje kratkotrajne vlačne čvrstoće , značajno naprezanje puzanja može se akumulirati tijekom 1000 sati opterećenja na sobnoj temperaturi. Na povišenim temperaturama ili u uvjetovanim (vlažnim) uvjetima, ponašanje puzanja se znatno pogoršava.

Materijali PA6 GF30 pokazuju dramatično poboljšanje otpornosti na puzanje. Kruta mreža od staklenih vlakana ograničava pokretljivost polimernog lanca, smanjujući dugotrajnu deformaciju za faktor tri do pet u usporedbi s neispunjenim PA6 pod jednakim uvjetima. Ovo je jedan od primarnih razloga zbog kojih su tipovi ojačani staklom specificirani za konstrukcijske nosače, nosive stezaljke i kućišta koja moraju održavati stroge tolerancije dimenzija pod opterećenjem tijekom cijelog radnog vijeka.

Za svaku primjenu u kojoj će dio temeljen na PA6 nositi trajno mehaničko opterećenje, inženjeri bi trebali konzultirati izokrone krivulje naprezanja i deformacije (podatke o puzanju u određenim vremenskim točkama) umjesto da se oslanjaju na kratkoročne podatke o vlačnosti. Ove krivulje dostupne su kod velikih dobavljača smola, uključujući BASF (Ultramid), Lanxess (Durethan), DSM (Akulon) i Solvay (Technyl), i čine bitnu osnovu za točne proračune dizajna.

Kemijska otpornost PA6 i PA6 GF materijala

Otpornost na kemikalije praktična je dimenzija "snage" koja često određuje može li PA6 preživjeti svoje radno okruženje. PA6 ima dobru otpornost na mnoge kemikalije koje se obično susreću u industrijskim i automobilskim okruženjima, ali ima specifične ranjivosti koje se moraju razumjeti.

Materijali PA6 dobro otporni

• Alifatski ugljikovodici (mineralna ulja, dizelsko gorivo, benzin)
• Većina alkohola na sobnoj temperaturi
• Blage lužine i slabe baze
• Masti i ulja za podmazivanje
• Ketoni i esteri na sobnoj temperaturi

Materijali na koje je PA6 osjetljiv

• Jake kiseline — čak i razrijeđena klorovodična ili sumporna kiselina brzo će razgraditi PA6 hidrolizom
• Oksidirajuća sredstva — uključujući izbjeljivač i vodikov peroksid, koji napadaju amidnu vezu
• Fenoli i krezoli — koji djeluju kao otapala za PA6
• Otopine kalcijevog klorida — poznati agens za pucanje poliamida uslijed naprezanja u okolišu, posebno važan za izloženost soli na cestama
• Dugotrajno izlaganje vrućoj vodi — ubrzava hidrolitičku razgradnju i može uzrokovati kredanje površine i gubitak mehaničkog integriteta

Staklena vlakna u PA6 GF materijalima ne mijenjaju bitno profil kemijske otpornosti osnovne smole. Matrični polimer je još uvijek PA6 i ostaje osjetljiv na iste mehanizme kemijskog napada. Međutim, niža ukupna apsorpcija vlage u PA6 GF klasama daje neke slučajne prednosti u okruženjima koja uključuju vodene otopine.

Toplinska izvedba u cijelom radnom rasponu

Kristalno talište PA6 je približno 220°C . To mu daje prozor obrade tijekom injekcijskog prešanja od tipične temperature taljenja 240–270°C. Kao strukturni materijal, njegova gornja radna temperatura uvelike ovisi o razini armature i primijenjenom opterećenju.

Za kontinuirani rad bez značajnog mehaničkog opterećenja, neojačani PA6 može raditi do grubo 100-110°C . Pod mehaničkim opterećenjem, temperatura otklona topline od 65–80°C je praktičnija granica. PA6 GF30, sa svojom HDT od 200–210°C, proširuje praktičnu strukturnu radnu temperaturu na približno 130-150°C pod trajnim opterećenjem u stvarnim uvjetima, uzimajući u obzir sigurnosne granice i dugoročno zadržavanje imovine.

Na niskim temperaturama, PA6 postaje lomljiviji, osobito u suhom stanju. Ispod -20°C , udarna čvrstoća nearmiranog PA6 naglo se smanjuje, a materijal se može prije slomiti nego deformirati. Vlagom kondicionirani PA6 zadržava bolju žilavost na niskim temperaturama. PA6 GF materijali, budući da su inherentno manje duktilni, zahtijevaju pažljivu procjenu utjecaja pri radu ispod 0°C.

Za primjene koje zahtijevaju povećanu toplinsku stabilnost, paketi toplinskih stabilizatora se rutinski dodaju i neojačanim i staklom ojačanim PA6. Ovi aditivi produljuju gornju temperaturu kontinuirane uporabe i sprječavaju oksidativnu degradaciju tijekom obrade. Vrste označene s "HS" ili "toplinski stabilizirane" u svojim trgovačkim nazivima (kao što je BASF Ultramid B3WG6 HS) posebno su formulirane za ispod haube i druga toplinski zahtjevna okruženja.

Primjene u stvarnom svijetu gdje se koriste PA6 i PA6 GF materijali

Široki raspon dostupnih razreda - od neispunjenih do jako ojačanih staklom - znači da se PA6 pojavljuje u primjenama koje obuhvaćaju proizvode za kućanstvo do strukturnih komponenti kritičnih za sigurnost. U nastavku je praktična raščlamba načina na koji se materijal raspoređuje u različitim industrijama.

Automobilska industrija

Automobilski sektor najveći je pojedinačni potrošač PA6 GF materijala na globalnoj razini, čineći značajan udio u cjelokupnoj potrošnji poliamida ojačanog staklenim vlaknima. Prijave uključuju:

• Usisne grane motora — PA6 GF30 zamijenio je aluminij u većini osobnih vozila od 1990-ih nadalje, smanjujući težinu za otprilike 40-50% dok je izdržao stalne temperature od 120-130°C i cikličku promjenu tlaka
• Kućišta i kanali filtera za zrak — iskorištavanje PA6 GF kombinacije krutosti, otpornosti na toplinu i otpornosti na gorivo/ulje
• Krajnji spremnici radijatora — gdje su vrste PA6 GF35 ili GF50 zavarene na aluminijske jezgre, čineći većinu modernih automobilskih rashladnih sustava
• Nosači pedala i mehanizmi za gas — gdje su stabilnost dimenzija i otpornost na zamor kritični
• Strukturalne ručke za vrata, kućišta ogledala — korištenje PA6 GF15 ili GF30 za kozmetičke i strukturne performanse

Elektrika i elektronika

• Kućišta konektora i terminalni blokovi — gdje svojstva električne izolacije PA6 (volumenski otpor iznad 10¹³ Ω·cm) i stupnjevi otpornosti na vatru ispunjavaju zahtjeve UL 94 V-0
• Kućišta prekidača i komponente sklopnih uređaja
• Sustavi za upravljanje kabelima uključujući kabelske vezice — jedna od najvećih upotreba nearmiranog PA6 na globalnoj razini

Industrijski strojevi i roba široke potrošnje

• Zupčanici, ležajevi i habajuće pločice — gdje PA6 samopodmazujući karakter i žilavost nadmašuju mnoge metale u aplikacijama s malim do umjerenim opterećenjem
• Kućišta za električne alate — kombiniraju krutost PA6 GF s modifikatorima žilavosti za otpornost na padove
• Sportska oprema uključujući skije, okvire za rolanje i dijelove bicikla
• Oprema za preradu hrane — gdje su ocjene PA6 u skladu s FDA odobrene za slučajni kontakt s hranom

PA6 nasuprot PA66: Odabir između dva uobičajena poliamida

PA6 i PA66 često se izravno uspoređuju jer dijele sličnu kemiju, putove obrade i područja primjene. Razumijevanje razlika pomaže razjasniti kada su PA6 GF materijali pravi izbor u odnosu na njihove parnjake PA66 GF.

U praksi, PA6 GF30 i PA66 GF30 često su međusobno zamjenjivi za mnoge aplikacije brizganih konstrukcija. Viša točka taljenja PA66 je istinski prednost u toplinski najzahtjevnijim primjenama ispod haube, ali za većinu industrijskih i potrošačkih primjena koje rade ispod 120°C pod opterećenjem, PA6 GF materijali pružaju usporedivu izvedbu uz nižu cijenu i s lakšim ponašanjem pri obradi.

Širi prozor obrade PA6 praktična je proizvodna prednost. PA66 ima oštriju kristalizaciju, što ga čini osjetljivijim na temperaturu kalupa i varijacije brzine ubrizgavanja. PA6 obrađuje ravnomjernije, posebno u složenim alatima s više šupljina, i obično proizvodi dijelove s boljom završnom obradom površine pri jednakom opterećenju staklenim vlaknima.

Smjernice za obradu i dizajn za PA6 GF materijale

Izvlačenje maksimuma iz materijala PA6 GF zahtijeva pažnju i na uvjete obrade i na pravila dizajna dijelova. Odstupanja od najbolje prakse u bilo kojem području mogu značajno smanjiti stvarne performanse onoga što je, na papiru, materijal visoke čvrstoće.

Zahtjevi za sušenje

Materijali PA6 i PA6 GF moraju se temeljito osušiti prije injekcijskog prešanja. Razine vlage iznad 0,2% težinski u vrijeme obrade uzrokuju hidrolitičku degradaciju polimernih lanaca tijekom taljenja, smanjujući molekularnu težinu i dovodeći do dijelova sa znatno nižom udarnom čvrstoćom i žilavošću od očekivane. Tipični su standardni uvjeti sušenja 80–85°C 4–6 sati u sušilici za odvlaživanje. Jednostavni sušači s cirkulacijom vrućeg zraka ne preporučuju se za debele slojeve ili aplikacije s velikom propusnošću.

Temperatura kalupa i kristalnost

PA6 je polukristalni polimer, a stupanj kristalnosti postignut tijekom kalupljenja izravno utječe na krutost, skupljanje i stabilnost dimenzija. Više temperature kalupa (60–80°C) potiču veću kristalnost i predvidljivije ponašanje skupljanja nakon kalupa. Niže temperature kalupa proizvode kraća vremena ciklusa, ali manje dosljednu kristalnu strukturu i veći potencijal za promjenu dimenzija nakon kalupa u radu.

Debljina stijenke i rebra

Materijali PA6 GF tvrđi su od nearmiranih vrsta, što dizajnerima omogućuje smanjenje debljine stijenke u usporedbi s ekvivalentnim neispunjenim dijelovima, a da pritom zadrži strukturnu izvedbu. Opće smjernice za strukturne dijelove PA6 GF30 predlažu nominalnu debljinu stijenke od 2,0–4,0 mm za većinu aplikacija. Rebra koja se koriste za povećanje krutosti trebaju slijediti omjer debljine od približno 50-60% susjedne stijenke kako bi se tragovi udubljenja sveli na najmanju moguću mjeru, s visinom rebara ispod trostruke debljine stijenke kako bi se izbjegli problemi punjenja i pretjerano zaostalo naprezanje.

Radijusi kutova i koncentracija naprezanja

S obzirom na smanjeno istezanje pri prekidu u PA6 GF materijalima, veliki radijusi uglova su bitni. Radijusi unutarnjih kutova trebaju biti najmanje 0,5 mm , a idealno 1,0 mm ili više, kako bi se smanjili faktori koncentracije naprezanja. Oštri unutarnji kutovi u dijelovima PA6 GF30 mogu smanjiti efektivni vijek trajanja za jedan red veličine u usporedbi s alternativama s pravilnim radijusom.

Razmatranja održivosti i recikliranja za PA6

Kako zahtjevi održivosti sve više utječu na odabir materijala, profil mogućnosti recikliranja PA6 je relevantan za potpunu procjenu njegovih prednosti. Za razliku od duroplastičnih kompozita, PA6 je termoplast i u načelu se može pretopiti i preraditi. Međutim, ponovljena obrada uzrokuje smanjenje molekularne težine i degradaciju svojstava, posebno za vrste ojačane staklenim vlaknima gdje lomljenje vlakana tijekom ponovne obrade skraćuje duljinu vlakana i smanjuje učinkovitost ojačanja.

Kemijsko recikliranje PA6 putem hidrolize ili glikolize za dobivanje monomera kaprolaktama tehnički je izvedivo i komercijalno se prakticira u velikim količinama. Nekoliko proizvođača, uključujući Aquafil sa svojim programom Econyl (usmjeren na post-potrošni PA6 iz tepiha i ribarskih mreža), uspostavili su komercijalne petlje za kemijsko recikliranje za PA6. Reciklirani kaprolaktam može se repolimerizirati kako bi se proizveo virgin-ekvivalent PA6 bez značajne imovinske kazne, nudeći istinski kružni put za ovaj materijal koji nije dostupan za većinu druge inženjerske plastike.

PA6 na biološkoj osnovi također je u razvoju, a neki proizvođači nude kvalitete u kojima se sirovina kaprolaktama djelomično dobiva iz obnovljivih izvora, a ne iz nafte. Iako je obujam i dalje ograničen u usporedbi s konvencionalnim PA6, vrste na biološkoj osnovi su mehanički ekvivalentne i predstavljaju rastuću opciju za primjene sa zahtjevima korporativne održivosti.

Sažetak: Kada odabrati PA6, PA6 GF ili nešto drugo

PA6 je čvrst materijal prema polimernim standardima — ali "jak" znači nešto specifično, a pravi odgovor za bilo koju primjenu u potpunosti ovisi o tome kakva se izvedba zapravo zahtijeva. Sljedeći okvir praktičnog odlučivanja sažima kada svaka kategorija razreda ima smisla:

• Neojačani PA6 : Najbolje kada žilavost, rastezljivost i kvaliteta površine imaju prednost nad maksimalnom krutošću. Prikladno za kabelske vezice, zupčanike, klizne komponente, sportsku opremu i primjene gdje je određeno savijanje prihvatljivo ili korisno.
• PA6 GF15–GF20 : Umjereni korak ojačanja koji poboljšava krutost i otpornost na toplinu uz zadržavanje bolje završne obrade površine i nešto bolju žilavost od visokoopterećenih razreda. Prikladno za poklopce, polustrukturalna kućišta i dijelove koji zahtijevaju umjerenu otpornost na toplinu.
• PA6 GF30 : Primarni strukturni radni stupanj. Prikladno za nosive nosače, komponente ispod haube automobila, konstrukcijske industrijske dijelove i svugdje gdje je stabilnost dimenzija pod toplinskim i mehaničkim opterećenjem kritična.
• PA6 GF50 i više : Za maksimalnu krutost i toplinske performanse gdje je krtost podložna kontroli i položaj linije zavara se može kontrolirati. Koristi se u automobilskim i industrijskim aplikacijama visokih performansi gdje masovna proizvodnja zahtijeva jednu plastičnu komponentu koja bi zamijenila metalni sklop.
• Razmotrite alternative kada : Primjena uključuje kontinuirano uranjanje u vruću vodu (razmotrite PPS ili PEEK), izlaganje jakoj kiselini (razmotrite PTFE ili polipropilen), istinski izotropnu strukturnu izvedbu (razmotrite kompozite od kontinuiranih vlakana) ili radne temperature stalno iznad 150°C pod opterećenjem (razmotrite PA46, PA6T ili visokotemperaturne poliamide).

Materijali PA6 i PA6 GF zaslužili su svoju poziciju kao osnovni inženjerski polimeri kombinacijom predvidljive obrade, dobro poznatih načina kvarova, široke dostupnosti dobavljača i raspona performansi koji pokriva veliki dio potreba industrijskog dizajna. Korišteni uz puno razumijevanje njihove osjetljivosti na vlagu, anizotropnog ponašanja i temperaturnih ograničenja, oni ostaju među najisplativijim strukturnim materijalima dostupnim dizajnerima danas.
