Za što se koristi PA6? Prijave, svojstva i vodič za PA6 GF

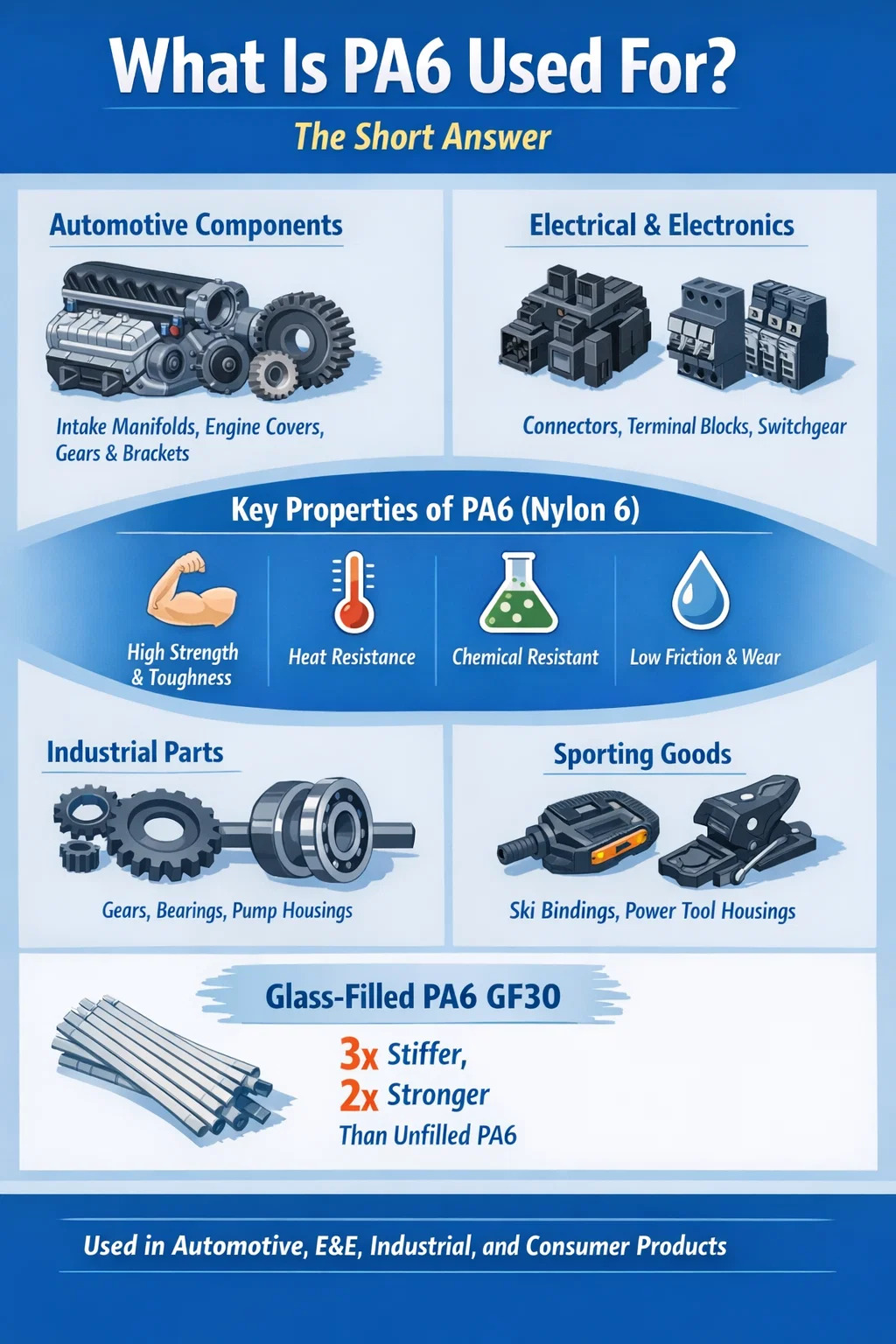

Za što se koristi PA6? Kratak odgovor

PA6 — poznat i kao poliamid 6 ili najlon 6 — jedan je od najčešće korištenih inženjerskih termoplasta na svijetu. Koristi se primarno za strukturne i mehaničke komponente koje zahtijevaju kombinaciju čvrstoće, žilavosti, kemijske otpornosti i sposobnosti oblikovanja u složene geometrije. Od dijelova automobilskih motora do industrijskih zupčanika, električnih konektora do potrošačke sportske opreme, PA6 se pojavljuje gdje god inženjeri trebaju materijal koji pouzdano radi pod opterećenjem, toplinom i ponovljenim ciklusima stresa.

Kada je ojačan staklenim vlaknima — obično se naziva PA6 GF materijali (staklom punjeni poliamid 6) — njegova se mehanička svojstva dramatično poboljšavaju, čineći ga izravnim konkurentom tlačno lijevanom aluminiju i cinku u mnogim nosivim primjenama. Globalno tržište poliamida premašeno 6,2 milijarde dolara u 2023 , s PA6 i njegovim ojačanim razredima koji predstavljaju znatan udio te potražnje.

Ovaj članak govori o tome gdje se točno i zašto koristi PA6, kako staklena armatura mijenja jednadžbu, kako izgledaju stvarne brojke obrade i performansi i kako odabrati pravi stupanj za svoju primjenu.

Osnovna svojstva koja PA6 čine tako svestranim

Prije nego što se upustimo u određene primjene, pomaže razumjeti zašto je PA6 uopće odabran. Njegov profil imovine je istinski uravnotežen - ne ističe se u jednom području nauštrb svega ostalog, što ga čini tako široko primjenjivim.

Mehanička čvrstoća i žilavost

Neispunjeni PA6 ima vlačnu čvrstoću od približno 70–85 (prikaz, stručni). MPa i istezanje pri prekidu od 30–150% ovisno o sadržaju vlage. Ova kombinacija znači da materijal može apsorbirati značajan udar bez lomljenja — što je ključni razlog zbog kojeg se koristi u kućištima i poklopcima koji su izloženi opterećenju od pada ili vibracija. Njegova Izod udarna čvrstoća s urezima obično je u rasponu od 5–10 kJ/m² u suhom kao kalupljenom stanju, značajno raste kada se kondicionira na ravnotežni sadržaj vlage.

Toplinska izvedba

Nepunjeni PA6 ima talište od oko 220°C i temperaturu otklona topline (HDT) od otprilike 65°C pri opterećenju od 1,8 MPa — skromno za zahtjevna okruženja ispod poklopca motora. Međutim, nakon što se doda ojačanje staklenim vlaknima, HDT naglo raste. PA6 GF30 (30% staklenih vlakana) postiže HDT vrijednosti od 200-215°C na 1,8 MPa, što otvara vrata za primjenu ispod haube i druge primjene na povišenim temperaturama koje neispunjeni razredi jednostavno ne mogu podnijeti.

Kemijska otpornost

PA6 otporan je na širok raspon kemikalija: ugljikovodike, ulja, masti, mnoga otapala i razrijeđene baze. Dobro se ponaša protiv benzina, motornog ulja, tekućine za kočnice i sredstava za čišćenje — sve uobičajeno u automobilskim okruženjima. Međutim, napadaju ga jake kiseline, fenoli i oksidansi, pa su provjere kemijske kompatibilnosti obavezne za svako vlažno kemijsko okruženje.

Tribološka svojstva

PA6 ima inherentno nisko trenje i dobru otpornost na habanje od čelika i drugih tvrdih površina. Zbog toga zupčanici, čahure i ležajne površine izrađene od PA6 često rade bez vanjskog podmazivanja u lakim primjenama. Samopodmazujući karakter materijala proizlazi iz njegove polukristalne strukture i niske površinske energije u odnosu na mnoge metale.

Apsorpcija vlage — varijabla o kojoj svatko mora voditi računa

PA6 apsorbira vlagu iz atmosfere, uspostavljajući ravnotežu na otprilike 2,5–3,5% sadržaja vode pri stiardnim uvjetima (23°C, 50% RH) i do 9–10% kada je potpuno uronjena. Vlaga djeluje kao plastifikator: povećava fleksibilnost i otpornost na udar dok smanjuje vlačni modul i granicu tečenja. Ovo nije nužno nedostatak - ravnotežno kondicionirani PA6 često nadmašuje stanje suhog kao oblikovanog u scenarijima dinamičkog opterećenja - ali promjene dimenzija moraju se uzeti u obzir u svakom preciznom dizajnu.

PA6 GF materijali: Kako staklena vlakna mijenjaju sve

PA6 punjen staklom — obično označen PA6 GF15, PA6 GF30 ili PA6 GF50 (što ukazuje na 15%, 30% ili 50% udjela staklenih vlakana po težini) — predstavlja bitno različitu klasu materijala od osnovnog polimera bez punila. Kratka staklena vlakna koja su spojena u matricu stvaraju kompozitnu mikrostrukturu koja učinkovitije prenosi opterećenje, odupire se puzanju pod dugotrajnim naprezanjem i održava dimenzionalnu stabilnost u širem temperaturnom rasponu.

Skok s neispunjenog na GF30 grubo utrostručuje krutost i više nego udvostručuje vlačnu čvrstoću. U isto vrijeme, sadržaj staklenih vlakana istiskuje polimer, smanjujući volumenski udio materijala koji može apsorbirati vlagu — tako da se dimenzijska stabilnost značajno poboljšava. PA6 GF30 je radni konj u većini konstrukcijskih primjena i referentna je vrijednost s kojom se uspoređuju drugi ojačani inženjerski termoplasti.

PA6 GF50, iako impresivan na papiru, uvodi kompromise: veću gustoću, smanjenu otpornost na udarce u odnosu na GF30 i veću anizotropiju (smjer protoka u odnosu na svojstva unakrsnog protoka značajno se razlikuju). Obično je rezerviran za primjene gdje se o maksimalnoj krutosti ne može pregovarati, a udarni događaji nisu primarno proračunsko opterećenje.

Automobilska industrija: najveće pojedinačno tržište za PA6

Automobilski sektor troši više PA6 - posebno PA6 GF materijala - nego bilo koja druga industrija. Jedno moderno putničko vozilo sadrži procjenu 10 do 18 kg poliamidnih komponenti , pri čemu PA6 i PA66 zajedno čine većinu toga. Težnja ka smanjenju težine vozila kako bi se ispunili ciljevi emisija ubrzala je zamjenu metalnih dijelova najlonskim sklopovima punjenim staklom.

Motor i komponente ispod haube

PA6 GF30 i GF35 materijali su po izboru za usisne grane, poklopce motora, kućišta termostata, kućišta filtera zraka i završne kape hladnjaka punjenja. Ovi dijelovi rade na trajnim temperaturama od 120–150°C s vrhovima iznad 180°C, a izloženi su rashladnoj tekućini, uljnoj magli i parama goriva. Zamjena aluminijskih usisnih grana s PA6 GF komponentama koja je započela 1990-ih pokazala je uštedu težine od 40–60% po komponenti uz zadržavanje strukturalnog integriteta i omogućavanje složenijih unutarnjih geometrija putem injekcijskog prešanja koje bi bilo teško ili skupo lijevati.

Dijelovi rashladnog sustava

Krajnji spremnici radijatora, ekspanzijski spremnici, kućišta pumpi za vodu i priključci cijevi rashladne tekućine rutinski su oblikovani od PA6 GF materijala jer materijal podnosi dugotrajno izlaganje etilen glikolnom rashladnom sredstvu na radnim temperaturama bez hidrolitičke degradacije — pod uvjetom da se koristi ispravan toplinski stabilizirani stupanj. Vrste PA6 GF otporne na hidrolizu posebno su formulirane za produljenje radnog vijeka preko 200 000 km ili 15 godina.

Strukturni i polustrukturni dijelovi

Prednji nosači (strukturni modul iza maske odbojnika), nosači pedala, baze ručki na vratima, kućišta retrovizora i razni sustavi nosača obično se izrađuju od PA6 GF30 ili PA6 GF35. Ove primjene zahtijevaju i krutost i upravljanje energijom sudara — ravnotežu koju staklom ojačani najlon podnosi bolje od mnogih konkurentskih materijala pri jednakoj masi.

Komponente sustava goriva

PA6 se koristi za konektore cijevi za gorivo, kućišta filtera za gorivo i komponente za upravljanje parama. Njegova otpornost na ugljikovodike i sposobnost postizanja uskih dimenzionalnih tolerancija putem injekcijskog prešanja — što je kritično za spojeve goriva bez propuštanja — čine ga standardnim izborom. Regulatorni zahtjevi za niskom propusnošću u sustavima goriva potaknuli su razvoj višeslojnih PA6 cijevi za gorivo sa slojevima barijere, ali strukturni vanjski sloj ostaje najlonski.

Primjene u elektronici i elektronici

PA6 je dominantan materijal u sektoru elektrotehnike i elektronike (E&E), gdje njegova kombinacija dielektričnih svojstava, otpornosti na plamen (u modificiranim stupnjevima), stabilnosti dimenzija i mogućnosti obrade pokriva širok raspon komponenti.

Konektori i terminalni blokovi

Električni konektori — od automobilskih konektora kabelskog snopa do industrijskih terminalnih blokova — među najvećim su PA6 aplikacijama u svijetu. Preciznost dimenzija materijala, otpornost na puzanje pod silama umetanja metalnih kontakata i kompatibilnost s procesima lemljenja (osobito u toplinski stabiliziranim razredima) čine ga prikladnim. Materijali PA6 GF posebno su uobičajeni u višepinskim konektorima gdje je točnost registracije pinova kritična tijekom životnog vijeka.

Prekidači i sklopna oprema

Zapaljivi razredi PA6 (FR PA6, često bez halogena) navedeni su za kućišta prekidača, baze releja i komponente rasklopnih uređaja. Ove ocjene postižu Ocjene UL94 V-0 s debljinom stjenke od 0,8 mm ili 1,6 mm uz zadržavanje mehaničkog integriteta potrebnog za preživljavanje događaja kratkog spoja.

Upravljanje kabelima i cijevi

PA6 valovita cijev, kabelske vezice i kabelske uvodnice standard su u industrijskim instalacijama ožičenja. PA6 kabelske vezice zadržavaju svoju steznu silu u temperaturnom rasponu od -40°C do 85°C i otporne su na UV degradaciju u stabiliziranim stupnjevima — svojstva koja objašnjavaju njihovu sveprisutnost u automobilskim kabelskim snopovima i vanjskim električnim instalacijama.

Kućišta za elektroničke uređaje

Kućišta električnih alata, tijela industrijskih senzora, kućišta mjerne opreme i kućišta motora često se izrađuju od materijala PA6 ili PA6 GF. Vrste ispunjene staklom otporne su na savijanje čak i u dijelovima s tankim stijenkama i pružaju krutost potrebnu za čvrsto pristajanje unutarnjih komponenti kao što su stupovi za montažu PCB-a i značajke zadržavanja na uskočenje.

Industrijski strojevi i komponente inženjeringa

PA6 ima dugu povijest u industrijskim strojevima upravo zato što se može strojno obrađivati od ekstrudirane šipke i ploča, lijevati u velikim dijelovima ili brizgati u velikom volumenu. Svaki put obrade odgovara različitim razmjerima primjene.

Zupčanici, bregaste i pogonske komponente

PA6 zupčanici nalaze se u uredskoj opremi, aparatima, lakim industrijskim strojevima i pomoćnim automobilskim sustavima (podizači prozora, regulatori sjedala, HVAC mješovita vrata). Kod PV (tlak-brzina) vrijednosti ispod približno 0,1 MPa·m/s , PA6 bez punjenja radi na čeliku bez podmazivanja. Iznad tog praga preporučuje se uhodavanje s podmazivanjem. PA6 zupčanici punjeni staklom nude veću nosivost, ali žrtvuju nešto od samopodmazujućih svojstava kvalitete bez ispune i pokazuju veće trošenje suprotnog dijela — kompromis koji se mora procijeniti za svaku primjenu.

Ležajevi, čahure i habajuće pločice

Lijevani PA6 (lijevanje monomera) koristi se za prstenove ležaja velikog promjera, vodilice transportne trake i habajuće ploče u poljoprivrednoj, rudarskoj i opremi za rukovanje materijalima. Lijevani najlon može se proizvoditi u dijelovima do nekoliko stotina kilograma i strojno obrađivati ​​prema preciznim tolerancijama. Njegov koeficijent trenja prema čeliku u uvjetima rada na suho je tipičan 0,15–0,35 , što je prihvatljivo za mnoge primjene ležajeva male brzine gdje bi brončane ili PTFE obloge s brončanom podlogom bile previsoke u velikim razmjerima.

Rukovanje tekućinama — pumpe i ventili

PA6 impeleri, kućišta pumpi, tijela ventila i cijevni priključci rade s vodom, blagim kiselinama, ugljikovodicima i procesnim kemikalijama u širokom rasponu industrijskih okruženja. Otpornost PA6 na koroziju u usporedbi s metalnim alternativama eliminira rizike od galvanske korozije i smanjuje cikluse održavanja. Za fluidne sustave s višim tlakom ili višom temperaturom, PA6 GF materijali zamjenjuju neispunjene tipove kako bi se održala dimenzijska stabilnost pod trajnim tlačnim opterećenjem.

Strukturni profili i zaštita strojeva

Ekstrudirani PA6 profili koriste se za konstrukcijsko uokvirivanje u automatiziranoj opremi za montažu, robotskim krajnjim efektorima i zaštitnicima strojeva. Specifična krutost materijala (krutost po jedinici težine) povoljno se natječe s aluminijem kada je sadržaj vlage kontroliran. Mnogi proizvođači strojeva određuju PA6 GF profile za kolica linearnih vodilica i pneumatske cilindrične vodilice jer se materijal čisto obrađuje, prigušuje vibracije i ne zahtijeva premaze za zaštitu od korozije koje zahtijeva čelik.

Proizvodi široke potrošnje i sportska oprema

PA6 kombinacija čvrstoće, kvalitete površine i mogućnosti bojanja — najlon lako prihvaća boje — čini ga uobičajenim izborom u potrošačkim proizvodima gdje su važni i estetika i trajnost.

• Skijaški vezovi i kopče za pancerice: PA6 GF materijali podnose visoka statička i dinamička opterećenja skijaških vezova dok preživljavaju niske temperature od -30°C bez krhkog loma.
• Komponente bicikla: mjenjači, poluge kočnica i stezaljke upravljača u biciklima srednje klase koriste PA6 GF30 za smanjenje težine u odnosu na aluminij uz zadržavanje krutosti.
• Okviri za prtljagu i patentni zatvarači: YKK i drugi proizvođači patentnih zatvarača uvelike se oslanjaju na PA6 za zube patentnih zatvarača i tijela klizača — otpornost materijala i nisko trenje o sebe idealna su svojstva za mehanizme patentnih zatvarača.
• Električni alati: kućišta bušilica, tijela kružnih pila i štitnici brusilice izrađeni od PA6 GF apsorbiraju vibracije motora, otporni su na toplinu iz kućišta motora i pružaju strukturnu krutost potrebnu za održavanje poravnanja ležajeva.
• Kućišta za četkice za zube i osobnu njegu: gdje stupnjevi PA6 za kontakt s hranom (sukladno FDA ili EU propisima o kontaktu s hranom) osiguravaju sigurna, izdržljiva kućišta s izvrsnom završnom obradom površine.

Primjena tekstila i vlakana

Vlakna PA6 — koja se prodaju pod trgovačkim imenima kao što je Perlon — predstavljaju glavnu kategoriju upotrebe koja je potpuno odvojena od injekcijsko prešanih i ekstrudiranih inženjerskih aplikacija o kojima se govorilo gore. PA6 filamentna pređa se taljenjem prede u vlakna s vlačnom čvrstoćom u rasponu od 4–6 cN/dtex , s istezanjem pri prekidu oko 20–40% — svojstva koja ga čine prikladnim za čarape, donje rublje, sportsku odjeću i tehnički tekstil.

U tehničkim tekstilnim primjenama, vlakna PA6 nalaze se u kordu za gume (često u kombinaciji s čeličnim kordom u kosim gumama), pokretnim trakama, užadima i mrežama za pomorske primjene i tkaninama za filtriranje. Kord gume PA6 obrađuje se pri iznimno visokim omjerima izvlačenja kako bi se polimerni lanci poravnali i postigla čvrstoća iznad 8 cN/dtex , pružajući otpornost na zamor potrebnu za opetovano savijanje guma.

Pređa za tepihe još je jedna velika primjena vlakana — vlakna za tepihe PA6 čine značajan udio na tržištu tepiha za stambene i komercijalne svrhe, natječući se s PA66 i poliesterom na temelju isplativosti. PA6 tepisi se mogu ponovno rastopiti i ponovno centrifugirati na kraju životnog vijeka, što je potaknulo razvoj programa vraćanja tepiha i recikliranja (osobito Aquafil ECONYL® proces, koji otapa PA6 tepihe i ribarske mreže natrag u kaprolaktam monomer).

Medicinske i kontaktne aplikacije s hranom

Određeni stupnjevi PA6 certificirani su za sukladnost u kontaktu s hranom prema EU Uredbi 10/2011 ili FDA 21 CFR propisima. Ovi se stupnjevi koriste u komponentama opreme za preradu hrane — karike transportnog lanca, vodilice, površine daske za rezanje i dijelovi pumpe za rukovanje tekućinama za hranu. Materijal se može čistiti parom i standardnim dezinfekcijskim sredstvima za hranu.

U proizvodnji medicinskih uređaja, PA6 se koristi za komponente koje se ne mogu ugraditi: konektore katetera, ručke kirurških instrumenata, ladice za sterilizaciju i kućišta opreme. Njegova sposobnost da izdrži ponovljene cikluse parnog autoklava (121°C, 134°C) — osobito u vrstama ojačanim staklom — čini ga prikladnijim za ponovnu obradu od mnogih drugih inženjerskih termoplasta. PA6 se ne koristi za implantabilne uređaje zbog svoje hidrolitičke osjetljivosti u fiziološkim uvjetima tijekom dugih vremenskih razdoblja.

Kako odabrati pravu ocjenu PA6

Obitelj PA6 materijala pokriva desetke komercijalnih razreda. Odabir pravog zahtijeva usklađivanje specifičnog profila svojstva ocjene sa zahtjevima aplikacije. Sljedeći okvir pokriva najčešće točke odlučivanja.

Kritična točka koja se često zanemaruje: vrijednosti podatkovne tablice uvijek su osušene kao oblikovane osim ako nije drugačije navedeno . Za bilo koji proračun strukture koji uključuje PA6 u stvarnom okruženju, koristite uvjetovane vrijednosti (50% RH ravnoteža ili potpuno zasićeno, ovisno o uvjetima rada). Projektiranje na modulu vlačne čvrstoće suhog oblika i zatim postavljanje u vlažnu okolinu može rezultirati ugibima i stopama puzanja znatno većim od predviđenih.

PA6 naspram PA66: Razumijevanje praktične razlike

PA6 i PA66 često se miješaju ili koriste naizmjenično u netehničkim raspravama. Strukturno su slični (oba su poliamidi sa sličnom kemijom ponavljajućih jedinica), ali se razlikuju u ključnim načinima koji utječu na odabir materijala.

• Talište: PA66 se topi na približno 260°C naspram PA6 na 220°C, dajući PA66 toplinski rub u neispunjenom obliku. Međutim, oba postižu slične HDT vrijednosti kada su snažno ojačana staklom.
• Apsorpcija vlage: PA6 apsorbira nešto više vlage od PA66 u ekvivalentnim uvjetima, što znači neznatno veću promjenu dimenzija.
• Obrada: PA6 ima širi i niži prozor za obradu, što olakšava oblikovanje tankih stijenki i složenih geometrija. Njegova niža viskoznost taline na temperaturama obrade također pogoduje vlaženju staklenih vlakana tijekom miješanja.
• Cijena: PA6 se sintetizira iz kaprolaktama, dok PA66 koristi adipinsku kiselinu i heksametilendiamin. Tržišne cijene variraju, ali PA6 je tipično 5–15% jeftinije po kilogramu, što je bitno u mjerilu.
• Mogućnost recikliranja: PA6 se može depolimerizirati natrag u kaprolaktam monomer s visokim prinosima oporabe, podržavajući zatvorenu petlju recikliranja. Depolimerizacija PA66 je tehnički moguća, ali je manje komercijalno razvijena u razmjerima.

Za većinu primjena na radnoj temperaturi ispod 150°C, PA6 GF materijali rade jednako kao PA66 GF po nižoj cijeni. Iznad 150°C ili u primjenama gdje je bubrenje zbog vlage kritično, valja procijeniti PA66 ili poliamide viših performansi (PA46, PA6T/66).

Obrada PA6 i PA6 GF materijala: Ključna razmatranja

Dobivanje maksimuma od materijala PA6 GF zahtijeva pozornost na uvjete obrade koji se donekle razlikuju od uobičajenih termoplasta kao što su PP ili ABS.

Sušenje

PA6 je higroskopan i mora se osušiti prije obrade. Standardni uvjeti sušenja su 80°C 4-6 sati u sušilici za odvlaživanje (rosište ispod -30°C) za smanjenje sadržaja vlage ispod 0,2% za injekcijsko prešanje. Nedovoljno sušenje uzrokuje hidrolitičku degradaciju polimernih lanaca tijekom obrade taline, što rezultira nižom viskoznošću, defektima isticanja i značajno smanjenim mehaničkim svojstvima u kalupljenom dijelu.

Temperatura taljenja

Temperature taline za injekcijsko prešanje za PA6 obično se kreću od 240-280°C , ovisno o debljini stijenke i geometriji dijela. Temperature kalupa od 60–90°C potiču dobru kristalnost i završnu obradu površine. Za PA6 GF materijale, zadržavanje unutar ovog prozora također čuva duljinu vlakana — prekomjerna temperatura taline u kombinaciji s agresivnom brzinom vijka degradira vlakna i smanjuje mehaničku izvedbu.

Orijentacija vlakana i linije zavara

Staklena vlakna u PA6 GF materijalima se preferirano usmjeravaju duž smjera protoka tijekom injekcijskog prešanja. To stvara anizotropna svojstva: dio je znatno krući i jači u smjeru strujanja nego poprečno na njega. Linije zavara (gdje se susreću dvije fronte protoka) u PA6 GF dijelovima mogu imati samo nisku vlačnu čvrstoću 30–50% ukupne vrijednosti jer se vlakna slažu paralelno s linijom zavara i vežu samo kroz polimernu matricu. Položaj vrata i dizajn dijela moraju minimizirati linije zavara u područjima visokog naprezanja.

Iskrivljenost i skupljanje

PA6 GF materijali različito se skupljaju: približno 0,3–0,7% u smjeru strujanja and 0,8–1,3% poprečno na protok za razrede GF30. Ovo diferencijalno skupljanje je primarni pokretač savijanja u ravnim ili poluravnim dijelovima. Postavljanje vrata vođeno simulacijom i dizajn dijelova ključni su za ravne ploče i poklopce izrađene od PA6 GF materijala.

Održivost i recikliranje PA6

PA6 je u boljem položaju od mnogih inženjerskih polimera iz perspektive kružnog gospodarstva zbog svoje sposobnosti depolimerizacije. Proces ECONYL® (Aquafil) oporavlja kaprolaktam iz PA6 otpada nakon upotrebe — uključujući tepihe, ribarske mreže i industrijski otpad — i ponovno ga polimerizira do PA6 kvalitete ekvivalentne djevičanskom. Ova kemija zatvorene petlje potvrđena je na komercijalnoj razini, s preko 100.000 tona PA6 otpada nakon što je obrađeno kroz ECONYL® sustav regeneracije od nedavnog izvješćivanja.

Za PA6 GF materijale, recikliranje je složenije jer se staklena vlakna ne mogu vratiti u svojoj izvornoj duljini standardnim mehaničkim recikliranjem — trošenje vlakana tijekom ponovne obrade smanjuje duljinu vlakana, a time i mehaničku izvedbu. Međutim, mehanički reciklirani PA6 GF25 ili GF30 može se preraditi na aplikacije s nižim sadržajem vlakana. Kemijsko recikliranje natrag u monomer tretira staklo kao ostatak koji se mora odvojiti, ali isporučuje nekontaminirani kaprolaktam iz frakcije polimera.

Rute PA6 bazirane na biološiji su u komercijalnom razvoju. Kaprolaktam se teoretski može dobiti iz lizina na biološkoj osnovi ili cikloheksana iz izvora na biološkoj osnovi, iako se komercijalni PA6 u potpunosti na biološkoj osnovi još ne proizvodi u značajnoj mjeri. Nekoliko proizvođača najavilo je ciljane pilot programe 30–100% udjela biološkog kaprolaktama u nadolazećem desetljeću, što bi znatno smanjilo ugljični otisak proizvodnje PA6 u usporedbi s trenutnim petrokemijskim putem.

Gdje PA6 nije pravi izbor

Razumijevanje ograničenja PA6 jednako je važno kao i poznavanje njegovih prednosti. Postoje primjene u kojima je PA6 — čak i u obliku punjenog staklom — pogrešan materijal bez obzira na cijenu:

• Visoka kontinuirana temperatura iznad 180°C: Čak i PA6 GF materijali počinju gubiti mehanička svojstva na dugotrajnim temperaturama iznad 180°C. Primjene u ovom rasponu zahtijevaju visokotemperaturne poliamide (PA46, PA6T, PA9T) ili nepoliamidne inženjerske polimere (PPS, PEEK).
• Jake kisele sredine: Koncentrirane kiseline brzo hidroliziraju amidne veze u PA6. Primjene u jakim kiselim kemijskim okruženjima zahtijevaju PTFE, PVDF ili polipropilen.
• Optička jasnoća: PA6 je u najboljem slučaju polukristalni i proziran — ne može postići optičku jasnoću amorfnih materijala poput polikarbonata ili PMMA.
• Visoka preciznost u vlažnim okruženjima: Za dijelove koji zahtijevaju dimenzijske tolerancije ispod ±0,1 mm koji će doživjeti kruženje vlage, higroskopsko bubrenje PA6 obično je diskvalificirajuće. POM (acetal) ili PBT su uobičajene alternative.
• Dugotrajni implantabilni medicinski proizvodi: PA6 nije biokompatibilan za implantabilne primjene zbog hidrolitičke razgradnje i mogućeg ispiranja monomera.
