Dom / Vijesti / Vijesti o industriji / Je li poliamid 6 kristalan ili amorfan? Objašnjenje PA6 strukture

Je li poliamid 6 kristalan ili amorfan? Objašnjenje PA6 strukture

Poliamid 6 je polukristaliničan — nije potpuno kristalan, nije potpuno amorfan

Poliamid 6 (PA6), široko poznat kao najlon 6 ili polikaprolaktam, je polukristalni termoplastični polimer . To znači da istovremeno sadrži i kristalne domene - regije u kojima su molekularni lanci raspoređeni u uređene, ponavljajuće uzorke - i amorfne domene, gdje pakiranje lanaca ostaje neuredno. Nije ni potpuno kristalno poput jednostavnog kristala soli niti potpuno amorfno poput običnog stakla.

Ova dvofazna mikrostruktura temeljni je razlog poliamid 6 radi onako kako radi. Kristalna frakcija mu daje snagu i krutost, dok amorfna frakcija doprinosi fleksibilnosti, otpornosti na udarce i sposobnosti upijanja malih molekula poput vode. Razumijevanje ravnoteže između ove dvije faze ključno je za svakoga tko dizajnira dijelove, odabire materijale ili obrađuje PA6 u industrijskom ili inženjerskom kontekstu.

Uobičajena zabluda je da je PA6 ili "kristalni" ili "amorfni", ovisno o tome kako se obrađuje. U stvarnosti, udio svake faze mijenja se s uvjetima obrade, toplinskom poviješću i sadržajem vlage — ali obje su faze uvijek prisutne do određenog stupnja u krutom poliamidu 6. Hlađeni PA6 može imati indeks kristalnosti samo nekoliko postotaka, dok sporo ohlađeni ili žareni materijal može doseći oko 35%. Nijedna krajnost ne proizvodi materijal koji je samo jedna ili druga faza.

Što polukristalno zapravo znači u kontekstu PA6

Kada znanstvenici za polimere opisuju materijal kao polukristalni, oni misle na specifičnu mikrostrukturu na nanometarskoj skali. U čvrstom stanju, poliamid 6 se organizira u hrpe kristalnih lamela — tanka, pločasto uređena područja debljine otprilike 5 do 15 nm — odvojena amorfnim međuslojnim područjima. Ove lamelarne hrpe tvore veće kuglaste superstrukture zvane sferuliti, koji se mogu promatrati pod polariziranim svjetlosnim mikroskopom i karakteristični su za polukristalne polimere kristalizirane taljenjem.

Pokretačka sila iza kristalizacije u PA6 je stvaranje međumolekularnih vodikovih veza između amidnih (–CO–NH–) skupina duž susjednih polimernih lanaca. Ove veze, jače od van der Waalsovih interakcija, ali slabije od kovalentnih veza, zaključavaju lance u paralelne rasporede i stvaraju energetsku prednost koja kristalizaciju čini termodinamički povoljnijom. Međutim, dugi, isprepleteni lanci ne mogu se u potpunosti reorganizirati tijekom skrućivanja. Značajan dio uvijek ostaje zarobljen u neuređenim konfiguracijama, tvoreći amorfnu fazu.

Razlika u gustoći između dvije faze odražava njihovu strukturnu razliku: kristalna faza PA6 ima gustoću od približno 1,24 g/cm³, dok amorfna faza ima gustoću od oko 1,08 g/cm³ — jaz od otprilike 15%. Mjerenje nasipne gustoće uzorka PA6 stoga je jedna neizravna metoda koja se koristi za procjenu njegovog stupnja kristalnosti, iako su preciznije tehnike kao što su diferencijalna skenirajuća kalorimetrija (DSC) i širokokutno raspršenje X-zraka (WAXS) standardne u laboratorijskoj praksi.

Kritično, amorfna područja u PA6 nisu sva identična. Istraživači razlikuju mobilnu amorfnu frakciju (MAF) — lance koji se slobodno podvrgavaju kooperativnom segmentnom kretanju iznad temperature staklenog prijelaza — i krutu amorfnu frakciju (RAF). RAF se sastoji od lančanih segmenata koji su geometrijski ograničeni svojom blizinom površinama kristalnih lamela, što im daje ograničenu pokretljivost čak i iznad temperature staklenog prijelaza mase. Prisutnost značajnog RAF-a u PA6 znači da jednostavni dvofazni modeli značajno podcjenjuju strukturnu složenost materijala.

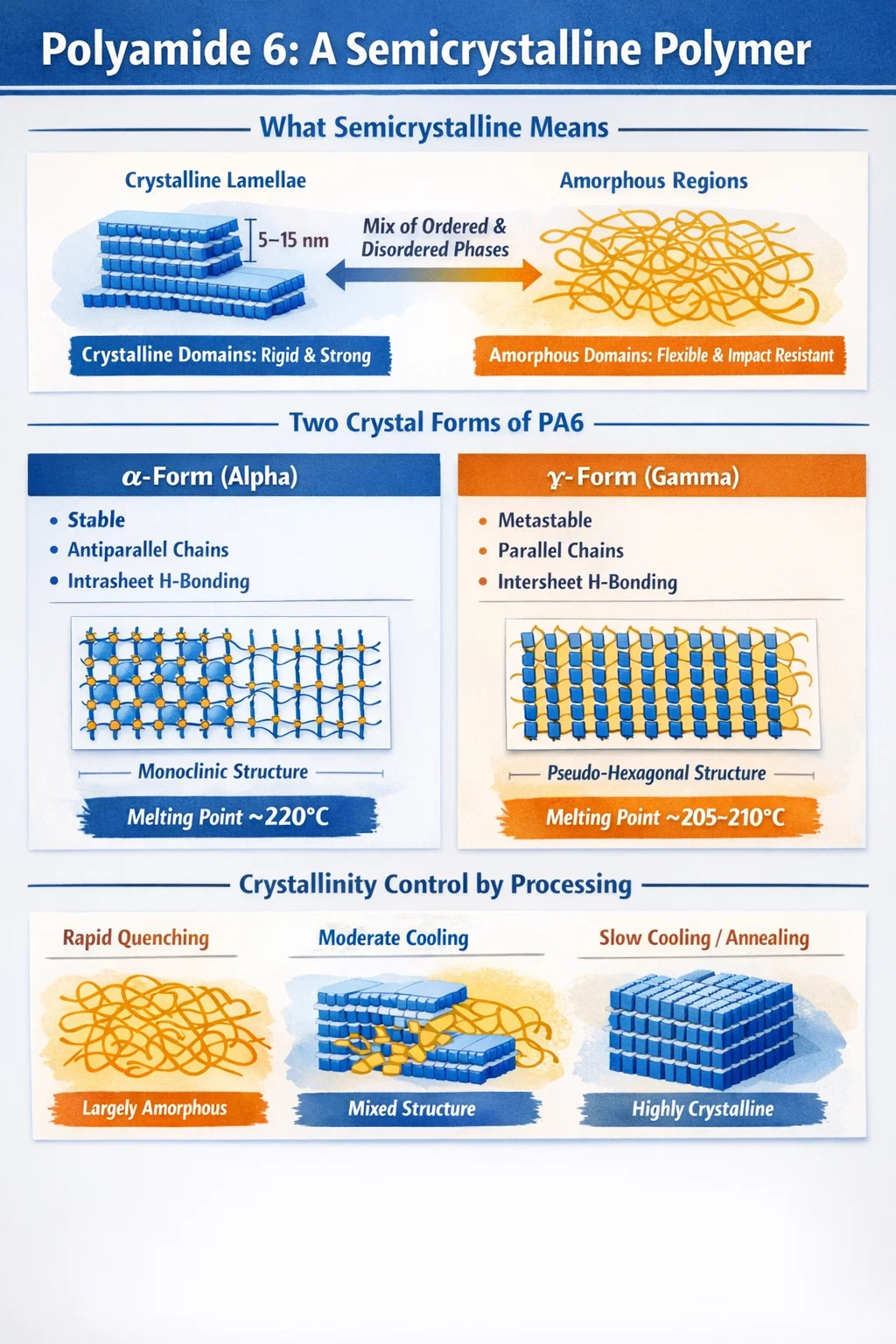

Dva glavna kristalna oblika poliamida 6: alfa i gama

Poliamid 6 ne kristalizira u jedinstvenu kristalnu strukturu. Pokazuje kristalni polimorfizam, što znači da može formirati različite kristalne strukture - zvane polimorfi - ovisno o tome kako se obrađuje. Dva primarna polimorfa su alfa (α) oblik i gama (γ) oblik, svaki s različitim rasporedom atoma i mehaničkim posljedicama.

Alfa (α) kristalni oblik

α-oblik je termodinamički stabilan polimorf poliamida 6. Ima monoklinsku jediničnu ćeliju u kojoj susjedni polimerni lanci teku antiparalelno jedan drugome. Vodikova veza u α-obliku događa se primarno unutar ravnih ploča - takozvana intrasheet vodikova veza - stvarajući dobro organiziranu, energetski povoljnu strukturu. α-oblik se tali na približno 220°C i daje prednost kada PA6 kristalizira u uvjetima sporog hlađenja (obično pri brzinama hlađenja ispod oko 8°C u sekundi) ili nakon žarenja iznad 150°C. Njegov viši stupanj strukturne uređenosti odgovara višem Youngovom modulu u usporedbi s γ-formom.

Gama (γ) kristalni oblik

γ-oblik, koji se ponekad opisuje kao pseudoheksagonalni ili mezofazni, metastabilni je polimorf koji prevladava kada se PA6 obrađuje bržim brzinama hlađenja (između otprilike 8°C/s i 100°C/s), kao što je tijekom predenja taline u vlakna ili injekcijskog prešanja s hladnim kalupima. U γ-obliku, lanci teku paralelno, a ne antiparalelno, a vodikova veza je po prirodi međuslojna — javlja se između susjednih ploča povezanih vodikovom vezom. γ-oblik je kinetički zarobljen i može se pretvoriti u α-oblik nakon žarenja ili izlaganja vrućoj vodi. U nanokompozitima PA6/glina, γ-oblik je također dosljedno favoriziran zbog utjecaja nukleacije glinenih pločica.

Što ovaj polimorfizam znači u praksi

Za inženjere i procesore kristalni polimorfizam u PA6 nije apstraktni akademski koncept. Oblikovani PA6 dio proizveden hladnim kalupom i brzim ciklusom sadržavat će pretežno kristale γ-forme, dok će ista smola oblikovana vrućim kalupom i sporim hlađenjem sadržavati više α-forme. Rezultirajuća mehanička svojstva — krutost, otpornost na zamor, dimenzionalna stabilnost — mjerljivo će se razlikovati između ova dva dijela iako su izrađeni od istog stupnja poliamida 6. Kontrola brzina hlađenja i temperatura kalupa stoga je jedan od primarnih alata za podešavanje mikrostrukture gotovih PA6 dijelova.

Usporedba dvaju primarnih kristalnih polimorfa poliamida 6
Vlasništvo α-Oblik γ-Oblik
Termodinamička stabilnost Stabilan Metastabilan
Orijentacija lanca Antiparalelan Paralelno
Smjer vodikove veze Intrasheet Međulist
Tipična temperatura taljenja ~220°C ~205–210°C
Omiljeno od Sporo hlađenje, žarenje Brzo hlađenje, vrtenje taline
Youngov modul (relativni) viši Niže

Tipični raspon kristalnosti PA6 i zašto je relativno nizak

Jedan aspekt mikrostrukture poliamida 6 koji iznenađuje mnoge inženjere je koliko je zapravo niska njegova kristalnost u usporedbi s jednostavnijim polimerima koji se mogu kristalizirati poput polietilena. PA6 kristaliziran taljenjem obično postiže a indeks kristalnosti od 35% ili niži , ovisno o uvjetima obrade i toplinskoj povijesti. To znači da čak i pod najpovoljnijim uvjetima sporog hlađenja, većina materijala po volumenu ostaje amorfna.

Razlog za ovu iznenađujuće nisku kristalnost leži u topologiji lanca PA6 u skrutnutoj talini. Za razliku od polietilena, koji ima relativno jednostavne, fleksibilne lance sposobne za učinkovito susjedno ponovno sklapanje, PA6 lance karakteriziraju jake međulančane vodikove veze koje ometaju kooperativna kretanja lanaca potrebna za učinkovitu kristalizaciju. Osim toga, dugi, isprepleteni polimerni lanci ne mogu se brzo reorganizirati iz svojih nasumičnih konfiguracija zavojnica u talini. Široko prihvaćeni strukturni model za poliamide kristalizirane taljenjem opisuje lance koji tvore brojne duge, nesusjedne petlje za ponovni ulazak zajedno s međukristalnim lancima povezivanja različitih kristalnih lamela. Ova poremećena petljasta struktura prirodno stvara debeli amorfni sloj između kristalnih lamela — u PA6, amorfni međusloj obično je otprilike dvostruko deblji od samih kristalnih lamela.

Usporedbe radi, kristalnost monokristala PA6 uzgojenih u otopini — gdje lanci imaju daleko više vremena i slobode za reorganizaciju — može biti mnogo veća, ali to nije reprezentativno za komercijalni PA6 u bilo kojem scenariju praktične obrade. Pravi brizgani, ekstrudirani ili vlaknopredeni PA6 uvijek sadrži značajnu amorfnu frakciju.

Hlađenje PA6 prigušivanjem - na primjer, brzo uranjanje upravo otopljenog uzorka u ledenu vodu - može proizvesti materijal s iznimno niskom kristalnošću, približavajući se gotovo potpuno amorfnom stanju. Ovaj ugašeni PA6 može naknadno proći kroz hladnu kristalizaciju nakon ponovnog zagrijavanja iznad svoje temperature staklastog prijelaza od približno 50-55°C, pretvarajući se iz pretežno amorfnog u polukristalni. Ovo se ponašanje lako može uočiti u DSC eksperimentima, gdje se egzoterm hladne kristalizacije pojavljuje tijekom skeniranja grijanjem prigušeno ohlađenog PA6.

Kako uvjeti obrade kontroliraju kristalnu strukturu poliamida 6

Budući da je poliamid 6 polukristaliničan s osjetljivom i promjenjivom mikrostrukturom, uvjeti pod kojima se obrađuje uvelike određuju svojstva konačnog dijela. Ovo je jedan od praktičnih najvažnijih aspekata rada s PA6 kao inženjerskim materijalom.

Brzina hlađenja

Brzina hlađenja je dominantna varijabla koja kontrolira i stupanj kristalnosti i distribuciju polimorfa u injekcijski prešanom i ekstrudiranom PA6. Pri brzinama hlađenja ispod približno 8°C u sekundi, α-oblik je dominantna kristalna faza. Između oko 8°C/s i 100°C/s prevladava γ-oblik. Pri vrlo visokim brzinama hlađenja — poput onih koje se postižu brzim kaljenjem — kristalizacija je uvelike potisnuta i dobiva se pretežno amorfni PA6. U praktičnom injekcijskom prešanju, vanjska opna lijevanog dijela (koja se najbrže hladi uz hladnu stijenku kalupa) obično sadrži više γ-forme ili amorfnog materijala, dok jezgra (koja se sporije hladi) sadrži više kristala α-forme. Ovo stvara gradijent morfologije jezgre kože preko dijela poprečnog presjeka.

Temperatura kalupa

Temperatura kalupa ima izravan utjecaj na kristalnost. Više temperature kalupa (za PA6, obično 60–100°C) usporavaju hlađenje površine dijela u odnosu na njegovu jezgru, potiču veću ukupnu kristalnost i pogoduju razvoju kristala α-forme. Niže temperature kalupa smanjuju kristalnost, ali mogu pojednostaviti vađenje kalupa. Jedna praktična posljedica je da dijelovi PA6 veće kristalnosti pokazuju bolju dimenzionalnu stabilnost u radu - budući da je sekundarna kristalizacija koja se javlja nakon kalupljenja smanjena - ali mogu zahtijevati dulja vremena ciklusa kako bi se osigurala odgovarajuća kristalizacija prije izbacivanja.

Žarenje

Žarenjem dijelova poliamida 6 — držeći ih na povišenoj temperaturi ispod točke taljenja, obično 140–180°C — potiče konverziju kristala γ-forme u stabilniju α-formu i povećava ukupni stupanj kristalnosti kroz sekundarnu kristalizaciju. Žarenje također nastoji podebljati postojeće kristalne lamele i smanjiti unutarnje naprezanje. Inženjeri često žare PA6 komponente namijenjene radu na visokim temperaturama ili aplikacijama gdje je stabilnost dimenzija tijekom vremena kritična.

Sadržaj vlage tijekom obrade

Voda ima dvostruku ulogu u obradi PA6. Tijekom obrade taline vlaga djeluje kao plastifikator koji smanjuje viskoznost taline i — na visokim razinama — može uzrokovati hidrolitičku degradaciju duljine lanca. U čvrstom stanju, apsorbirana voda remeti međulančane vodikove veze u amorfnoj fazi, plastificirajući ta područja, smanjujući vlačnu čvrstoću i krutost i snižavajući efektivnu temperaturu staklenog prijelaza. Kristalna faza je u biti nepropusna za vodu — apsorpcija vlage u potpunosti se odvija kroz amorfna područja strukture PA6. To je razlog zašto više kristalni PA6 stupnjevi apsorbiraju manje vode i pokazuju bolju dimenzionalnu stabilnost u vlažnim uvjetima od manje kristalnih razreda.

Ključna toplinska svojstva povezana s polukristalnom prirodom PA6

Polukristalna mikrostruktura poliamida 6 izravno je odgovorna za nekoliko njegovih najvažnijih toplinskih karakteristika, koje ga jasno razlikuju i od potpuno amorfnih polimera i od čisto kristalnih materijala.

  • Talište: Budući da PA6 ima kristalne domene, ima pravo talište — približno 220°C za α-oblik. Potpuno amorfni polimeri se ne tale; samo progresivno omekšavaju. Oštar prijelaz taljenja PA6 ključna je karakteristika polukristalnog materijala i zato se PA6 može obrađivati ​​taljenjem na točno određenim temperaturama.
  • Temperatura staklenog prijelaza (Tg): Amorfna faza PA6 prolazi kroz staklasti prijelaz na približno 50-55°C u suhom stanju. Ispod te temperature, amorfni lanci su zamrznuti u staklasto stanje; iznad njega postaju gumenasti. Tg značajno pada u prisutnosti apsorbirane vlage - do oko 0°C ili niže pri punoj zasićenosti - jer voda plastificira amorfne domene.
  • Temperatura otklona topline (HDT): PA6 zadržava značajnu krutost do blizu svoje točke taljenja jer kristalna faza djeluje kao fizička umrežena mreža iznad Tg. To je u suprotnosti s potpuno amorfnim polimerima, koji brzo gube krutost iznad svoje Tg. HDT nearmiranog PA6 u standardnim uvjetima ispitivanja obično je u rasponu od 55–65°C; s ojačanjem staklenim vlaknima, raste do 200°C ili više.
  • Brill prijelaz: PA6 također prolazi prijelaz čvrstog stanja koji se naziva Brillov prijelaz na približno 160°C u neograničenom materijalu. Iznad te temperature, monoklinski kristal α-forme prelazi u fazu više simetrije s neuređenijom vodikovom vezom. Ovaj prijelaz ima implikacije na prozor obrade i toplinsko ponašanje PA6 na povišenim radnim temperaturama.

Kako polukristalna struktura određuje mehaničku izvedbu PA6

Mehaničko ponašanje poliamida 6 izravna je posljedica njegove dvofazne polukristalne mikrostrukture. Razumijevanje ove veze pomaže objasniti i njezine prednosti i ograničenja u inženjerskim primjenama.

Kristalne lamele služe kao fizičke poprečne veze ili domene za pojačanje koje daju krutost i snagu. Amorfni lanci između i oko lamela, posebno interkristalni vezni lanci koji se protežu između susjednih lamela, nose stres tijekom deformacije i pridonose žilavosti i rastegljivosti. Ova je arhitektura odgovorna za karakteristično ponašanje dvostrukog popuštanja uočenog u ispitivanju vlačnosti PA6 na sobnoj temperaturi: početno popuštanje pri niskim naprezanjima (otprilike 5-10%) povezano s deformacijom amorfnih domena, nakon čega slijedi drugo popuštanje na višim naprezanjima povezanim s prekidom samih kristalnih lamela.

Viša kristalnost u PA6 općenito je u korelaciji s većom krutošću, većom vlačnom čvrstoćom i boljom otpornošću na puzanje, ali po cijenu smanjene otpornosti na udarce i istezanja pri prekidu. PA6 niže kristalnosti — na primjer, PA6 proizveden brzim hlađenjem — obično je čvršći i rastegljiviji. Ovaj kompromis je klasična značajka polukristalnih polimera i daje PA6 kompaunderima i procesorima znatnu širinu za podešavanje svojstava za specifične primjene prilagođavanjem kristalnosti kroz uvjete obrade ili sredstva za nukleaciju.

U usporedbi sa svojim bliskim srodnikom PA66 (najlon 6,6), PA6 je malo manje kristalan u ekvivalentnim uvjetima obrade. To daje PA6 nešto nižu točku taljenja (~220°C naspram ~260°C za PA66), bolju mogućnost obrade na nižim temperaturama i malo bolju izvedbu pri udaru, dok PA66 nudi neznatno bolju otpornost na toplinu i krutost na povišenim temperaturama. Oba su polukristalna — razlika leži u stupnju kristalnosti i savršenosti kristala, a ne u temeljnoj kristalnoj/amorfnoj prirodi materijala.

Poliamid 6 naspram amorfnih poliamida: jasna razlika

Vrijedno je napraviti izričitu razliku između poliamida 6 i klase materijala poznatih kao amorfni poliamidi, budući da oba pripadaju obitelji poliamida, ali imaju fundamentalno različite strukture i svojstva.

PA6 je, kao što je objašnjeno u ovom članku, polukristalni poliamid. Nasuprot tome, amorfni poliamidi — kao što su kopolimeri PA 6I/6T (kopolimeri heksametilendiamina s izoftalnom i tereftalnom kiselinom) — projektirani su tako da potpuno spriječe kristalizaciju ugradnjom nepravilne molekularne strukture, tipično kroz kopolimerizaciju s monomerima različite geometrije. Izoftalne jedinice u PA 6I/6T, na primjer, uvode pregibe u lancu koji sprječavaju pravilno pakiranje i potiskuju svaki kristalni red, dajući potpuno amorfan materijal.

Praktične posljedice ove razlike su značajne. Amorfni poliamidi su prozirni (jer ne postoje kristalne domene koje bi raspršivale svjetlost), imaju nisko skupljanje u kalupu i izvrsnu dimenzijsku stabilnost. Međutim, nedostaje im krutost na visokim temperaturama koju daje kristalnost u PA6, a njihova radna temperatura ograničena je njihovom temperaturom staklenog prijelaza, a ne točkom taljenja. PA6, sa svojom polukristalnom strukturom, neproziran je ili proziran, pokazuje veće skupljanje u kalupu i ima jasno talište — ali zadržava krutost i čvrstoću znatno iznad svoje Tg zbog kristalne faze.

Ova razlika je važna pri odabiru materijala. Za primjene koje zahtijevaju optičku jasnoću, uske dimenzijske tolerancije i široku kemijsku otpornost u okruženjima umjerenih temperatura, amorfni poliamidi mogu biti poželjni. Za primjene u građevinarstvu koje zahtijevaju visoku krutost, otpornost na trošenje i performanse blizu 200°C, polukristalni PA6 je prikladniji izbor.

Metode korištene za mjerenje kristalnosti u PA6

Budući da stupanj kristalnosti u poliamidu 6 varira s poviješću obrade i izravno utječe na svojstva, njegovo precizno mjerenje je praktično važno. U tu se svrhu rutinski koristi nekoliko analitičkih tehnika.

  • Diferencijalna skenirajuća kalorimetrija (DSC): Najčešća metoda. Toplina taljenja izmjerena tijekom taljenja uzorka PA6 uspoređuje se s teoretskom toplinom taljenja 100% kristalnog PA6 (približno 241 J/g za α-oblik). Omjer daje indeks kristalnosti. Komplikacije nastaju jer PA6 može doživjeti hladnu kristalizaciju ili polimorfne prijelaze tijekom DSC skeniranja zagrijavanjem, što zahtijeva pažljivu analizu.
  • Širokokutno raspršenje rendgenskih zraka (WAXS): Pruža izravne strukturne informacije o prisutnim kristalnim fazama. Oštri vrhovi difrakcije odgovaraju kristalnim refleksijama; široka aureola odgovara amorfnom doprinosu. Integriranje relativnih intenziteta omogućuje izračun indeksa kristalnosti i identifikaciju sadržaja α u odnosu na γ fazu.
  • Mjerenje gustoće: Budući da kristalni i amorfni PA6 imaju značajno različite gustoće (1,24 g/cm³ u odnosu na 1,08 g/cm³), mjerenje gustoće uzorka i primjena pravila dvofaznog miješanja daje procjenu kristalnosti. Ovo je jednostavno, ali manje precizno od DSC ili WAXS.
  • FTIR spektroskopija: Infracrvene apsorpcijske trake povezane s određenim kristalnim fazama omogućuju polukvantitativnu analizu. Za PA6, karakteristične trake apsorpcije na 974 cm⁻¹, 1030 cm⁻¹ i 1073 cm⁻¹ koriste se za razlikovanje i kvantificiranje sadržaja kristalne faze α i γ.

Svaka tehnika ima svoje snage, ograničenja i pretpostavke. Za rutinsku kontrolu kvalitete, DSC se najviše koristi zbog svoje brzine i pristupačnosti. Za detaljnu strukturnu karakterizaciju - posebno kada su relativni udjeli α i γ faza važni - WAXS u kombinaciji s DSC daje najpotpuniju sliku.

Praktične implikacije za dizajn, obradu i odabir materijala

Za inženjere i selektore materijala, razumijevanje da je poliamid 6 polukristaliničan - umjesto da ga jednostavno označimo kao "kristalni" ili "amorfni" - ima izravne i konkretne posljedice na to kako komponente trebaju biti dizajnirane, obrađene i korištene.

Prvo, dijelovi PA6 nastavljaju polako kristalizirati nakon što napuste kalup. Ova kristalizacija nakon kalupa uzrokuje promjene dimenzija - obično skupljanje - koje mogu utjecati na pristajanje i funkciju dijela. Komponente PA6 visoke preciznosti često zahtijevaju protokole kontroliranog žarenja ili kondicioniranja kako bi se dovršila kristalizacija u kontroliranom okruženju prije sastavljanja. Bez ovog koraka može doći do pomaka dimenzija tijekom rada, osobito u prvih nekoliko stotina sati korištenja na povišenim temperaturama.

Drugo, klimatizacija PA6 dijelova standardna je praksa prije ispitivanja mehaničkih svojstava i prije upotrebe u mnogim primjenama. Svježe oblikovani, suhi PA6 ima svojstva koja se mjerljivo razlikuju od PA6 kondicioniranog vlagom jer apsorbirana voda plastificira amorfnu fazu. Objavljeni listovi s podacima o svojstvima za vrste PA6 obično navode vrijednosti i za stanje suhog u kalupu (DAM) i za stanje uvjetovano vlagom (obično 50% uvjeta relativne vlažnosti) — a razlike mogu biti znatne. Udarna čvrstoća i istezanje pri prekidu povećavaju se s upijanjem vlage, dok se vlačna čvrstoća, krutost i tvrdoća smanjuju.

Treće, ojačanje staklenim vlaknima mijenja ponašanje kristalizacije PA6. Staklena vlakna djeluju kao heterogena mjesta nukleacije koja ubrzavaju kristalizaciju i pomiču temperaturu kristalizacije na više vrijednosti. Rezultirajuća matrica PA6 u kompozitima punjenim staklom ima tendenciju da bude više kristalna i finije strukturirana od čistog PA6 pod ekvivalentnim uvjetima hlađenja, pridonoseći poboljšanoj krutosti i dimenzionalnoj stabilnosti razreda poliamida 6 ojačanog staklom.

Četvrto, izbor između PA6 i PA66 za određenu primjenu često se svodi na suptilne razlike u njihovim polukristalnim strukturama. PA66, sa svojom simetričnijom lančanom strukturom i jačom tendencijom kristalizacije, postiže nešto veću kristalnost i ima talište za oko 40°C više od PA6. Zbog toga je PA66 prikladniji za primjenu na temperaturama koje se približavaju 200°C i više. Niža temperatura obrade PA6, bolja završna obrada površine i veća jednostavnost obrade (djelomično zbog niže stope kristalizacije i skupljanja) čine ga preferiranim za mnoge precizne primjene injekcijskim prešanjem i za proizvodnju vlakana.
